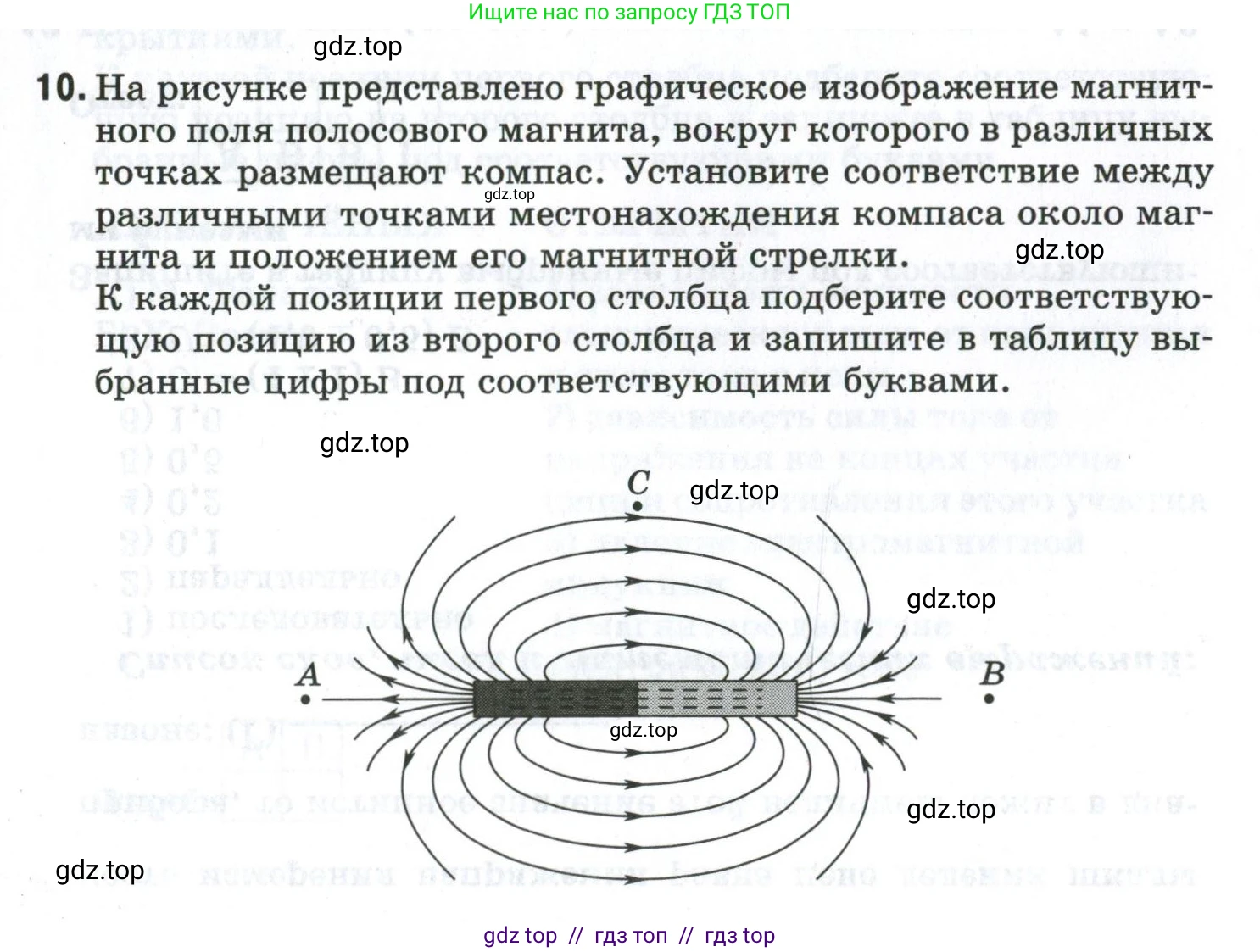

10. На рисунке представлено графическое изображение магнитного поля полосового магнита, вокруг которого в различных точках размещают компас. Установите соответствие между различными точками местонахождения компаса около магнита и положением его магнитной стрелки. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

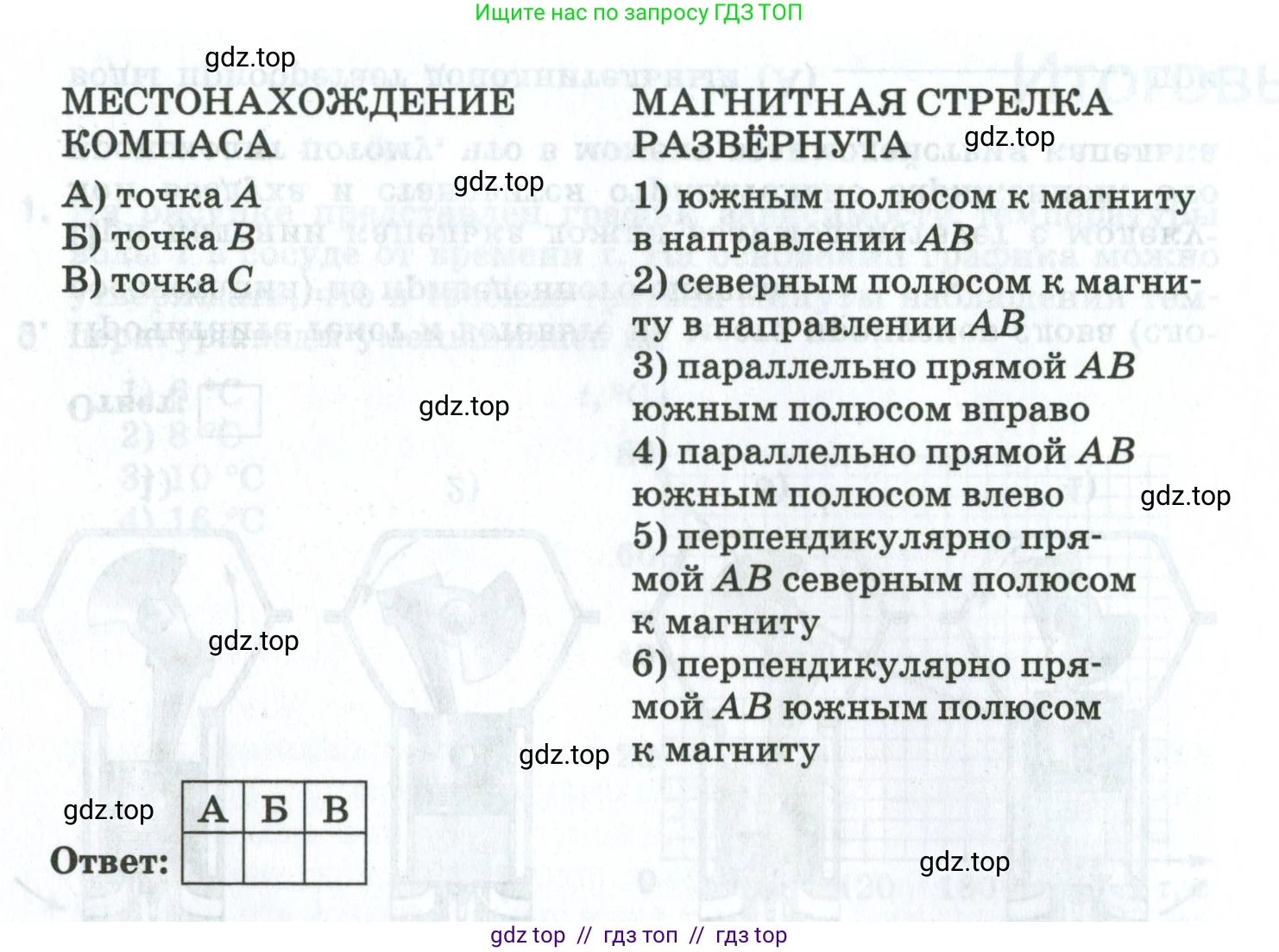

МЕСТОНАХОЖДЕНИЕ КОМПАСА

А) точка А

Б) точка В

В) точка С

МАГНИТНАЯ СТРЕЛКА РАЗВЁРНУТА

1) южным полюсом к магниту в направлении АВ

2) северным полюсом к магниту в направлении АВ

3) параллельно прямой АВ южным полюсом вправо

4) параллельно прямой АВ южным полюсом влево

5) перпендикулярно прямой АВ северным полюсом к магниту

6) перпендикулярно прямой АВ южным полюсом к магниту

Ответ:

А	Б	В

Решение.

Для решения этой задачи необходимо определить направление силовых линий магнитного поля, изображенных на рисунке, и применить правило ориентации магнитной стрелки в магнитном поле.

1. По определению, силовые линии внешнего магнитного поля постоянного магнита выходят из его северного полюса (N) и входят в южный полюс (S). На представленном графике стрелки на силовых линиях указывают направление от левого конца магнита к правому. Следовательно, левый конец магнита является северным полюсом (N), а правый — южным полюсом (S).

2. Магнитная стрелка компаса, помещенная в магнитное поле, всегда ориентируется вдоль его силовой линии. При этом северный полюс стрелки указывает в том же направлении, что и силовая линия в данной точке.

Проанализируем ориентацию магнитной стрелки в каждой из указанных точек.

А) точка А

Точка А расположена на оси магнита, слева от его северного полюса. В этой точке силовая линия магнитного поля направлена от северного полюса, то есть влево. Соответственно, северный полюс магнитной стрелки компаса будет направлен влево (от магнита), а её южный полюс — вправо (к магниту).
Рассмотрим предложенные варианты. Вариант 1 гласит: "южным полюсом к магниту в направлении АВ". Южный полюс стрелки действительно направлен к магниту (вправо). Направление АВ — это направление от точки А к точке В, то есть слева направо. Южный полюс стрелки как раз указывает вправо. Таким образом, это описание полностью соответствует ситуации в точке А.
Ответ: 1.

Б) точка B

Точка Б расположена на оси магнита, справа от его южного полюса. В этой точке силовая линия магнитного поля направлена к южному полюсу, то есть влево. Соответственно, северный полюс магнитной стрелки компаса будет направлен влево (к магниту), а её южный полюс — вправо (от магнита). Прямая АВ является осью магнита. Стрелка компаса в точке Б будет расположена параллельно этой прямой.
Рассмотрим предложенные варианты. Вариант 3 гласит: "параллельно прямой АВ южным полюсом вправо". Стрелка в точке Б действительно расположена параллельно прямой АВ, и её южный полюс направлен вправо. Это описание является верным.
Ответ: 3.

В) точка С

Точка С расположена над магнитом. Силовая линия в этой области направлена от северного полюса (слева) к южному (справа). Касательная к силовой линии в точке С будет горизонтальна и направлена вправо. Следовательно, северный полюс магнитной стрелки компаса будет направлен вправо, а южный полюс — влево. Стрелка будет расположена параллельно прямой АВ.
Рассмотрим предложенные варианты. Вариант 4 гласит: "параллельно прямой АВ южным полюсом влево". Стрелка в точке С действительно расположена параллельно прямой АВ, и её южный полюс направлен влево. Это описание является верным.
Ответ: 4.
