Номер 11, страница 154 - гдз по физике 8 класс рабочая тетрадь Ханнанова

Итоговый тест - номер 11, страница 154.

Условие.

11. Прочитайте текст и вставьте на места пропусков слова, числа или математические выражения из приведённого списка.

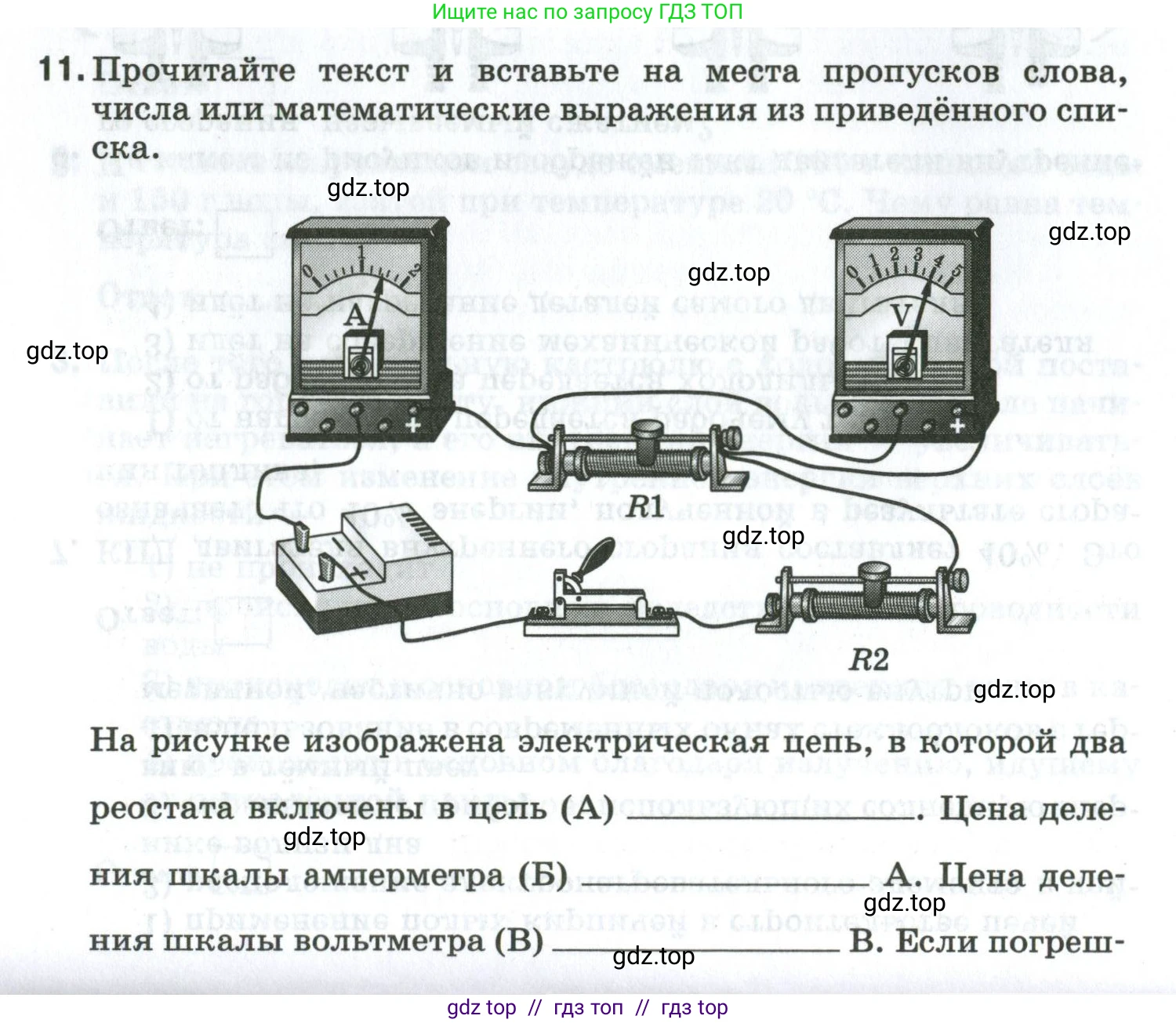

На рисунке изображена электрическая цепь, в которой два реостата включены в цепь (А) _______. Цена деления шкалы амперметра (Б) _______. А. Цена деления шкалы вольтметра (В) _______. В. Если погрешность измерения напряжения равна цене деления шкалы прибора, то истинное значение этой величины лежит в диапазоне: (Г) _______.

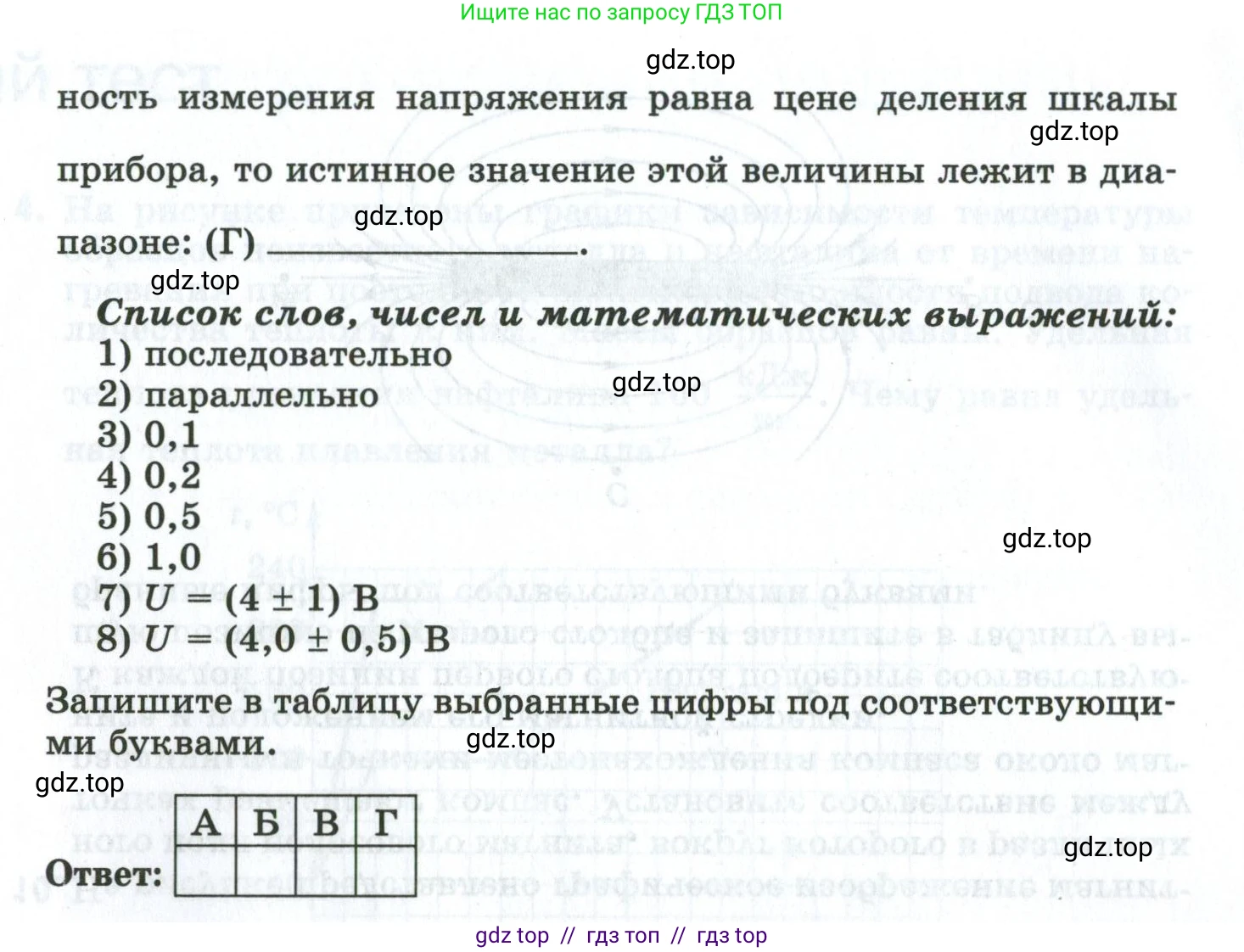

Список слов, чисел и математических выражений:

1) последовательно

2) параллельно

3) 0,1

4) 0,2

5) 0,5

6) 1,0

7) $U = (4 \pm 1)$ В

8) $U = (4,0 \pm 0,5)$ В

Запишите в таблицу выбранные цифры под соответствующими буквами.

Ответ:

А	Б	В	Г

Решение.

Решение

А) На схеме электрической цепи видно, что реостаты R1 и R2 соединены друг за другом в одной ветви. Ток, проходя через первый реостат, сразу же попадает во второй. Такой тип соединения элементов называется последовательным. В приведённом списке этому варианту соответствует цифра 1.

Ответ: 1.

Б) Определим цену деления шкалы амперметра. Для этого выберем два соседних подписанных деления, например, 0 А и 1 А. Разница между этими значениями составляет $1 - 0 = 1$ А. Между этими отметками находится 10 малых делений. Цена деления ($C_I$) равна отношению разности значений к количеству делений между ними:

$C_I = \frac{1 \text{ А}}{10} = 0,1 \text{ А}$

В списке это значение находится под номером 3.

Ответ: 3.

В) Определим цену деления шкалы вольтметра. Возьмем два соседних подписанных деления, например, 2 В и 4 В. Разница между этими значениями составляет $4 - 2 = 2$ В. Между этими отметками находится 4 малых деления. Цена деления ($C_U$) равна:

$C_U = \frac{4 \text{ В} - 2 \text{ В}}{4} = \frac{2 \text{ В}}{4} = 0,5 \text{ В}$

В списке это значение находится под номером 5.

Ответ: 5.

Г) Снимем показания вольтметра. Стрелка прибора указывает точно на отметку «4». Таким образом, измеренное напряжение равно $4,0$ В. По условию, погрешность измерения напряжения равна цене деления шкалы прибора, которую мы нашли в пункте В: $\Delta U = C_U = 0,5$ В. Результат измерения записывается в формате $U_{изм} \pm \Delta U$. Следовательно, истинное значение напряжения лежит в диапазоне:

$U = (4,0 \pm 0,5) \text{ В}$

В списке это математическое выражение находится под номером 8.

Ответ: 8.

Запишем полученные цифры в таблицу:

А	Б	В	Г
1	3	5	8
