Глава 7. Электрический ток. Сила тока. Напряжение. Параграф 34. Конденсаторы. Задания и упражнения - номер 2, страница 126.

Условие.

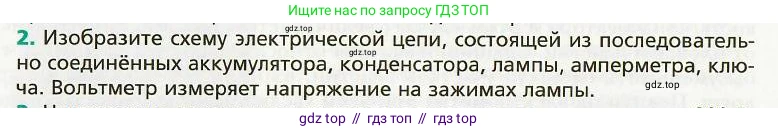

2. Изобразите схему электрической цепи, состоящей из последовательно соединённых аккумулятора, конденсатора, лампы, амперметра, ключа. Вольтметр измеряет напряжение на зажимах лампы.

Решение.

Решение

Для того чтобы изобразить схему электрической цепи согласно заданию, необходимо следовать правилам построения таких схем и использовать общепринятые условные обозначения для каждого элемента.

1. Последовательное соединение. Аккумулятор (источник ЭДС), конденсатор, лампа, амперметр и ключ соединены последовательно. Это означает, что они образуют единый неразветвленный контур, и через каждый из этих элементов протекает один и тот же ток. Порядок их расположения в контуре не имеет значения. Амперметр, как измерительный прибор для силы тока, всегда включается в разрыв цепи, то есть последовательно.

2. Параллельное соединение. Вольтметр предназначен для измерения напряжения (разности потенциалов) на определенном участке цепи. Его всегда подключают параллельно тому элементу, напряжение на котором нужно измерить. В данном случае вольтметр измеряет напряжение на зажимах лампы, поэтому его выводы подключаются к точкам цепи до и после лампы, образуя параллельную ветвь.

Схема будет выглядеть следующим образом: основной контур состоит из последовательно соединенных аккумулятора, ключа, амперметра, лампы и конденсатора. К лампе параллельно подключен вольтметр.

Ответ:

Принципиальная электрическая схема, соответствующая условию задачи:
