Глава III. Постоянный электрический ток. Параграф 25. Работа и мощность электрического тока - номер 6, страница 152.

Условие.

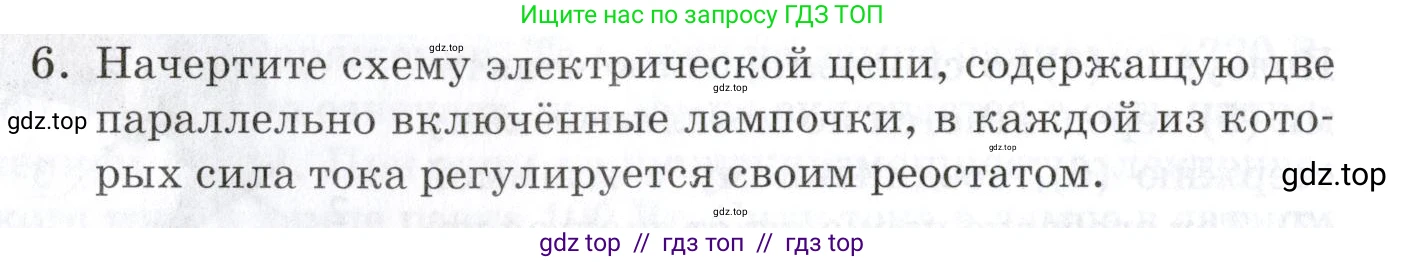

6. Начертите схему электрической цепи, содержащую две параллельно включённые лампочки, в каждой из которых сила тока регулируется своим реостатом.

Решение.

6. Решение:

Для построения требуемой электрической схемы необходимо учесть следующие условия:
1. В цепи должно быть две лампочки.
2. Лампочки должны быть соединены параллельно.
3. Сила тока в каждой лампочке должна регулироваться отдельным реостатом.

Параллельное соединение означает, что от источника тока цепь разветвляется на две ветви, которые затем снова сходятся. В нашем случае будет две ветви. Чтобы регулировать силу тока в каждой ветви независимо, в каждую из них нужно последовательно с лампочкой включить реостат (переменный резистор).

При изменении сопротивления реостата изменяется общее сопротивление ветви, в которой он находится. Согласно закону Ома для участка цепи, сила тока $\text{I}$ в ветви обратно пропорциональна её полному сопротивлению $R_{ветви}$ при постоянном напряжении $\text{U}$ на этом участке: $I = \frac{U}{R_{ветви}}$. Таким образом, изменяя сопротивление реостата, можно регулировать силу тока и, как следствие, яркость свечения лампочки в соответствующей ветви.

Принципиальная схема такой цепи изображена на рисунке ниже.

Обозначения на схеме:
- Источник постоянного тока (батарея).
- $L_1$, $L_2$ — электрические лампочки.
- $R_1$, $R_2$ — реостаты.

Ответ:

Схема электрической цепи, удовлетворяющая условиям задачи, представлена на рисунке в решении. Она содержит источник тока и две параллельные ветви. В каждой ветви последовательно включены реостат ($R_1$ или $R_2$) и лампочка ($L_1$ или $L_2$).
