Глава 3. Электромагнитные явления. Контрольная работа № 4 (итоговая). Вариант 3 - номер 4, страница 88.

Условие.

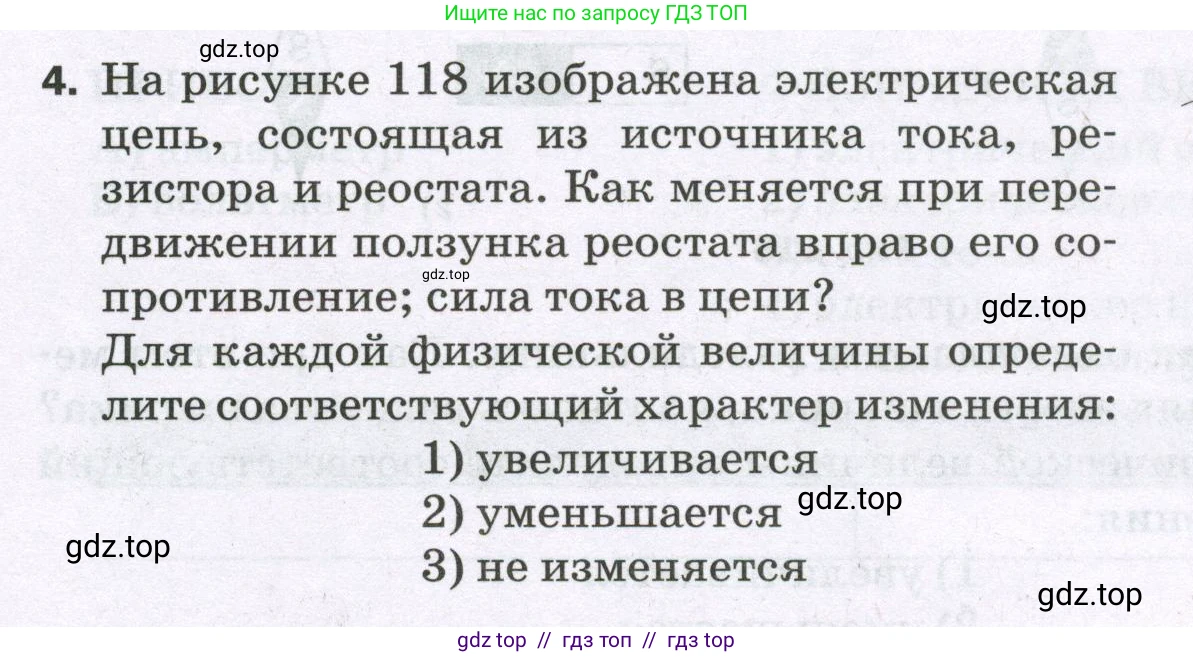

4. На рисунке 118 изображена электрическая цепь, состоящая из источника тока, резистора и реостата. Как меняется при передвижении ползунка реостата вправо его сопротивление; сила тока в цепи? Для каждой физической величины определите соответствующий характер изменения:

1) увеличивается

2) уменьшается

3) не изменяется

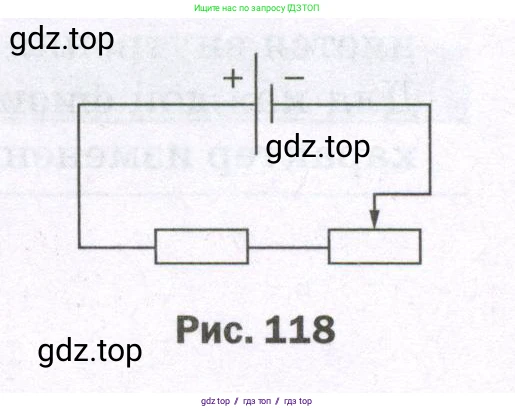

Рис. 118

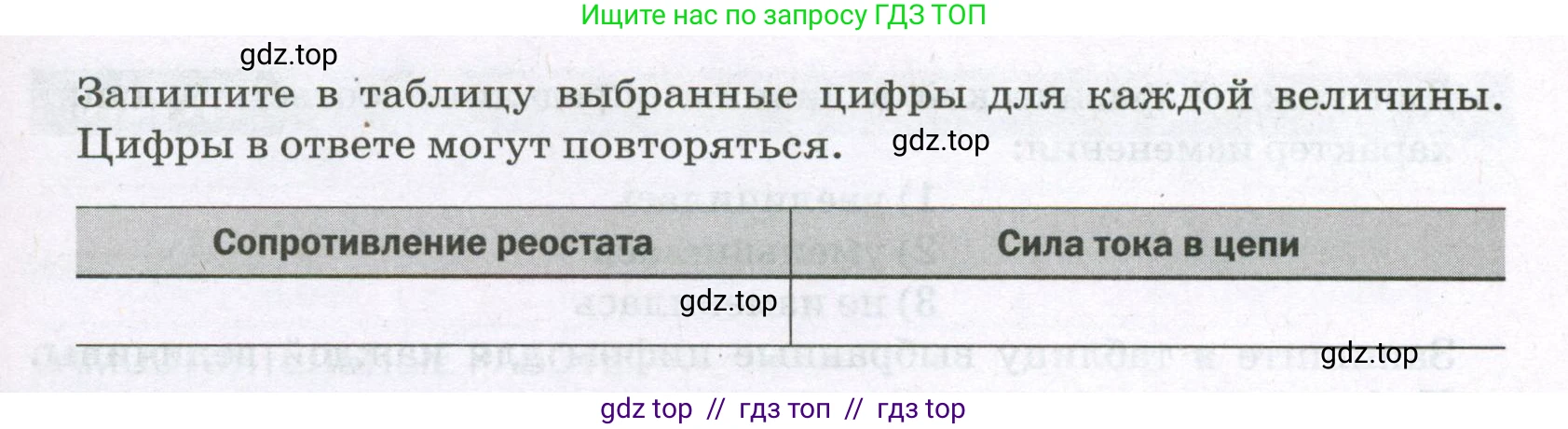

Запишите в таблицу выбранные цифры для каждой величины. Цифры в ответе могут повторяться.

Сопротивление реостата

Сила тока в цепи

Решение.

Решение

Сопротивление реостата

На схеме реостат подключен таким образом, что ток, входя в него через левый контакт, проходит по части его обмотки до подвижного контакта (ползунка). При перемещении ползунка реостата вправо, длина участка проволоки, по которому протекает ток, увеличивается. Сопротивление проводника ($\text{R}$) прямо пропорционально его длине ($\text{L}$) согласно формуле $R = \rho \frac{L}{S}$, где $\rho$ — удельное сопротивление материала, а $\text{S}$ — площадь поперечного сечения. Поскольку длина $\text{L}$ активной части реостата увеличивается, его сопротивление также увеличивается.

Ответ: 1

Сила тока в цепи

В цепи источник тока, резистор и реостат соединены последовательно. Общее сопротивление внешней цепи ($R_{общ}$) равно сумме сопротивления резистора ($R_{рез}$) и сопротивления реостата ($R_{рео}$): $R_{общ} = R_{рез} + R_{рео}$. Поскольку сопротивление резистора является постоянной величиной, а сопротивление реостата, как было установлено, увеличивается, то и общее сопротивление цепи $R_{общ}$ увеличивается. Согласно закону Ома для полной цепи, сила тока $\text{I}$ обратно пропорциональна полному сопротивлению цепи: $I = \frac{\mathcal{E}}{R_{общ} + r}$, где $\mathcal{E}$ — ЭДС источника, а $\text{r}$ — его внутреннее сопротивление. Так как знаменатель дроби (полное сопротивление $R_{общ} + r$) увеличивается, сила тока $\text{I}$ в цепи уменьшается.

Ответ: 2
