Номер 3, страница 87 - гдз по физике 8 класс самостоятельные и контрольные работы Марон, Марон

Глава 3. Электромагнитные явления. Контрольная работа № 4 (итоговая). Вариант 2 - номер 3, страница 87.

Условие.

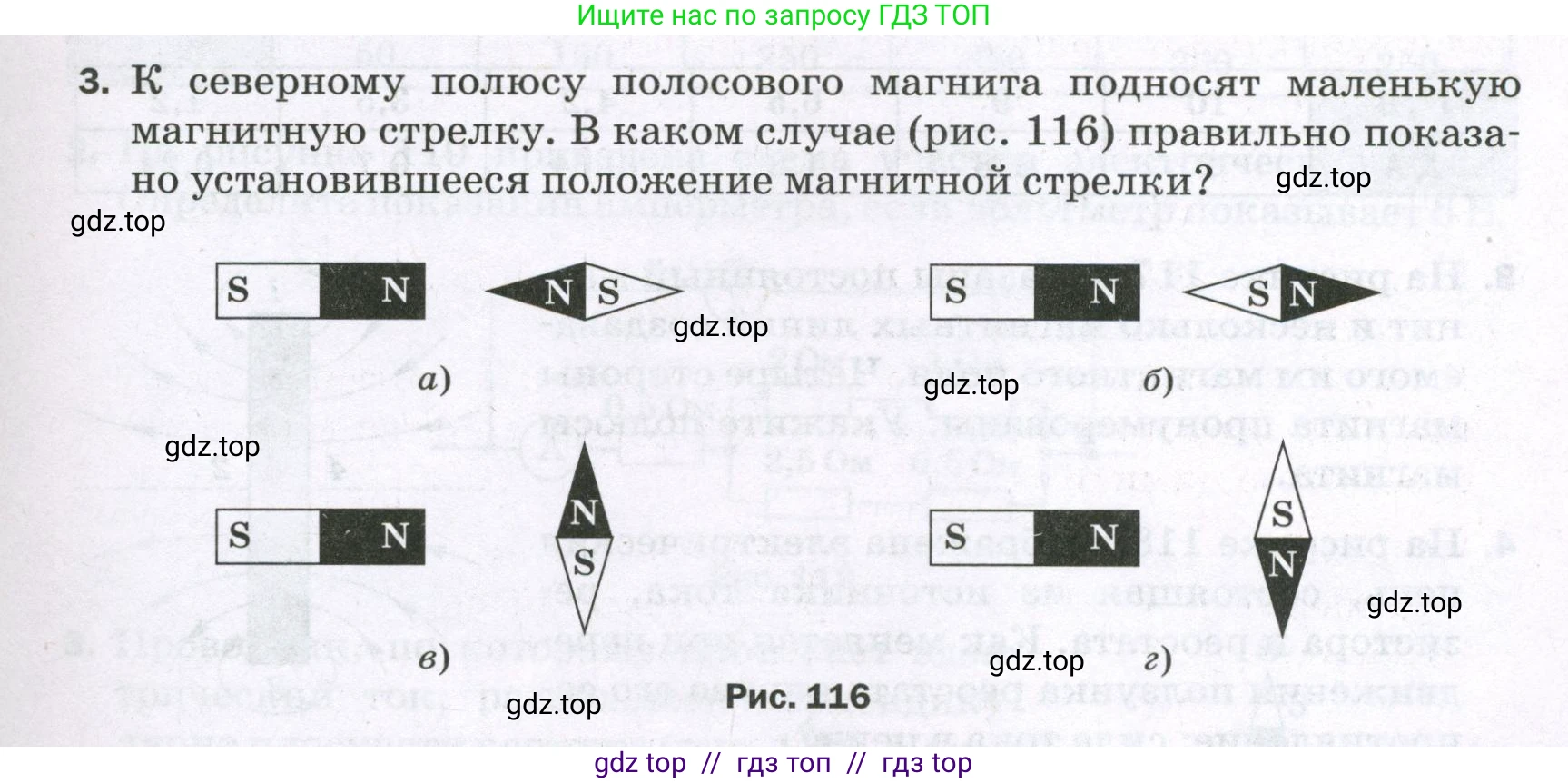

3. К северному полюсу полосового магнита подносят маленькую магнитную стрелку. В каком случае (рис. 116) правильно показано установившееся положение магнитной стрелки?

Рис. 116

Решение.

Решение

Основной закон взаимодействия магнитов гласит, что одноименные полюса отталкиваются, а разноименные — притягиваются. Магнитная стрелка, по сути являющаяся маленьким магнитом, при внесении в магнитное поле другого магнита ориентируется вдоль его силовых линий. Силовые линии внешнего магнитного поля выходят из северного полюса (N) и входят в южный (S). Северный полюс магнитной стрелки всегда указывает направление силовой линии в данной точке.

В данной задаче магнитную стрелку подносят к северному полюсу (N) полосового магнита. Это означает, что южный полюс (S) магнитной стрелки будет притягиваться к северному полюсу (N) магнита, а северный полюс (N) стрелки будет отталкиваться от него.

Проанализируем каждый из предложенных случаев:

а) Северный полюс (N) магнитной стрелки направлен к северному полюсу (N) магнита. Это неправильно, так как одноименные полюса должны отталкиваться.

б) Южный полюс (S) магнитной стрелки направлен к северному полюсу (N) магнита. Это правильно, так как разноименные полюса притягиваются. Северный полюс стрелки при этом оказывается направленным в противоположную сторону от магнита, что соответствует направлению силовых линий, исходящих из северного полюса.

в) Магнитная стрелка ориентирована вертикально. Такая ориентация могла бы быть, если бы стрелка находилась точно над центром полюса, но на рисунке она расположена сбоку. В любом случае, северный полюс стрелки (N) отталкивается от северного полюса магнита, но южный (S) не притягивается к нему наиболее сильным образом.

г) Магнитная стрелка ориентирована вертикально, и ее южный полюс (S) направлен в сторону от магнита. Это неправильно, так как южный полюс стрелки должен притягиваться к северному полюсу магнита.

Следовательно, наиболее точно установившееся положение магнитной стрелки показано в случае б).

Ответ: б).
