Условие.

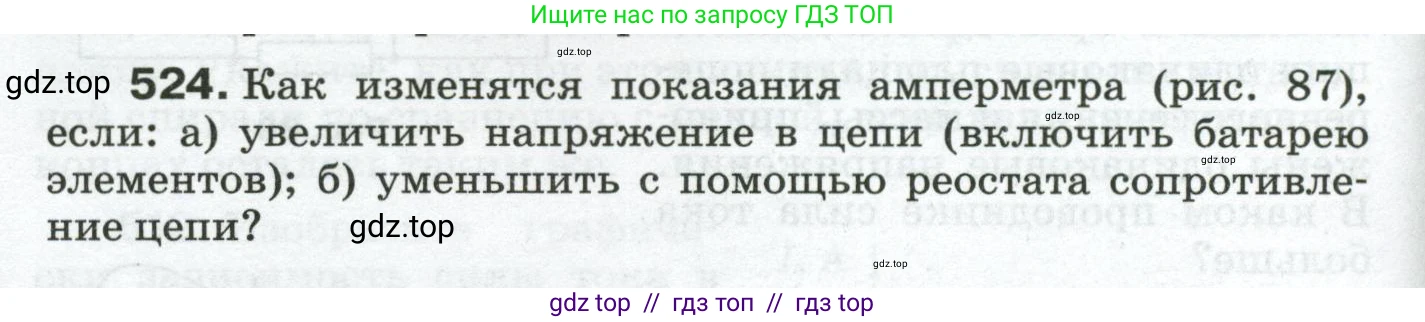

524. Как изменятся показания амперметра (рис. 87), если:

а) увеличить напряжение в цепи (включить батарею элементов);

б) уменьшить с помощью реостата сопротивление цепи?

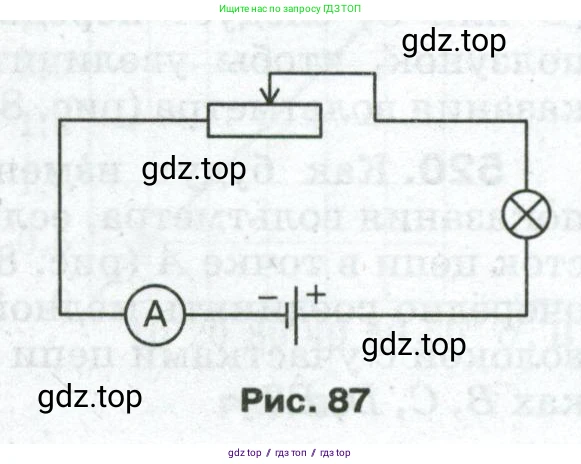

Рис. 87

Решение.

Решение

Для решения данной задачи воспользуемся законом Ома для полной цепи. Сила тока $\text{I}$, которую измеряет амперметр, прямо пропорциональна напряжению источника $\text{U}$ и обратно пропорциональна полному сопротивлению цепи $\text{R}$. Математически это выражается формулой: $I = \frac{U}{R}$.

а) увеличить напряжение в цепи (включить батарею элементов)

Если увеличить напряжение в цепи, то величина $\text{U}$ в формуле закона Ома увеличится. При этом общее сопротивление цепи $\text{R}$ (сопротивление реостата и лампочки) останется неизменным. Так как сила тока $\text{I}$ прямо пропорциональна напряжению $\text{U}$, увеличение напряжения приведет к увеличению силы тока в цепи. Таким образом, показания амперметра увеличатся.

Ответ: Показания амперметра увеличатся.

б) уменьшить с помощью реостата сопротивление цепи

Если с помощью реостата уменьшить сопротивление цепи, то величина $\text{R}$ в формуле закона Ома уменьшится. Напряжение источника $\text{U}$ при этом остается постоянным. Так как сила тока $\text{I}$ обратно пропорциональна сопротивлению $\text{R}$, уменьшение сопротивления приведет к увеличению силы тока в цепи. Следовательно, показания амперметра также увеличатся.

Ответ: Показания амперметра увеличатся.
