Глава 7. Электрический ток. Параграф 53. Электрическое напряжение. Вольтметр. Вопросы для самопроверки - номер 2, страница 216.

Условие.

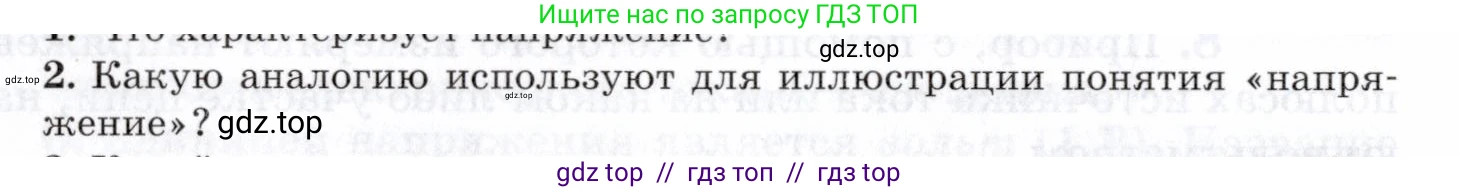

2. Какую аналогию используют для иллюстрации понятия «напряжение»?

Решение.

1. Что характеризует напряжение.

Электрическое напряжение (или разность потенциалов) — это физическая величина, которая характеризует работу, совершаемую электрическим полем при перемещении единичного положительного заряда из одной точки поля в другую. Иными словами, напряжение показывает, какую работу совершает поле над зарядом.

Напряжение $\text{U}$ между двумя точками определяется как отношение работы $\text{A}$ электрического поля по перемещению заряда $\text{q}$ между этими точками к величине этого заряда:

$U = \frac{A}{q}$

Таким образом, напряжение является энергетической характеристикой электрического поля. Чем выше напряжение, тем большую работу может совершить поле для перемещения одного и того же заряда.

Ответ: Напряжение характеризует работу электрического поля по перемещению единичного заряда.

2. Какую аналогию используют для иллюстрации понятия «напряжение»?

Для иллюстрации понятия «электрическое напряжение» часто используют гидравлическую (водную) аналогию. В этой аналогии электрическая цепь сравнивается с замкнутой системой труб, по которым течет вода.

В рамках этой аналогии:

- Напряжение (U) сравнивается с разностью давлений или высот в системе. Подобно тому как разность давлений заставляет воду течь по трубам, напряжение (разность потенциалов) заставляет электрические заряды двигаться по проводнику. Чем больше перепад высот (например, между двумя соединенными сосудами), тем с большим напором будет течь вода. Аналогично, чем выше напряжение, тем «сильнее» электрическое поле и тем интенсивнее движение зарядов.

- Сила тока (I) — это аналог скорости потока воды (количество воды, протекающее через сечение трубы за единицу времени).

- Электрическое сопротивление (R) — это аналог сужения трубы или препятствия в ней, которое затрудняет течение воды.

Таким образом, напряжение в этой аналогии — это «движущая сила», подобная давлению, которое толкает воду через трубы.

Ответ: Для иллюстрации понятия «напряжение» используют гидравлическую аналогию, где напряжение сравнивается с разностью давлений или высот в системе с водой.
