Номер 5, страница 210 - гдз по физике 8 класс учебник Пурышева, Важеевская

Глава 7. Электрический ток. Параграф 52. Сила тока. Амперметр. Задание 47 - номер 5, страница 210.

Условие.

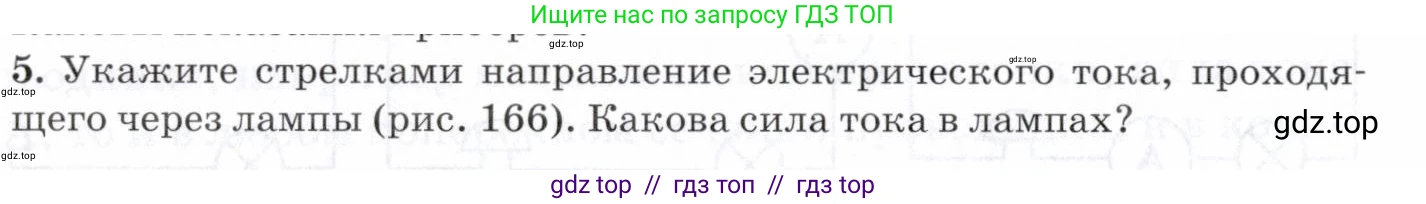

5. Укажите стрелками направление электрического тока, проходящего через лампы (рис. 166). Какова сила тока в лампах?

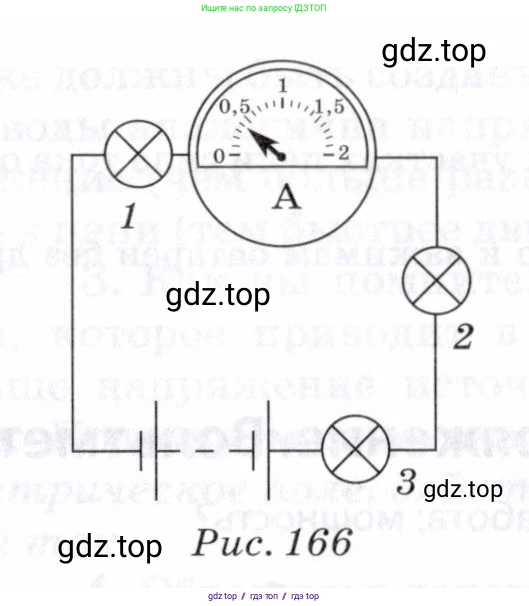

Рис. 166

Решение.

Укажите стрелками направление электрического тока, проходящего через лампы

По общепринятому соглашению, направление электрического тока в цепи — это направление от положительного полюса источника тока к отрицательному. В представленной на рисунке схеме длинная черта источника тока обозначает положительный полюс (+), а короткая — отрицательный (–). Следовательно, ток в цепи течет по часовой стрелке: от положительного полюса, через лампу 3, затем через лампу 2, далее через амперметр, лампу 1 и возвращается к отрицательному полюсу источника.

Ответ: Направление электрического тока в лампах — по часовой стрелке.

Какова сила тока в лампах?

Дано:

Электрическая схема с последовательным соединением элементов.
Показания амперметра.

Найти:

Силу тока в лампах $\text{I}$.

Решение:

Все элементы цепи (лампы 1, 2, 3 и амперметр) соединены последовательно. При последовательном соединении проводников сила тока во всех участках цепи одинакова. Следовательно, сила тока в каждой лампе равна силе тока, которую показывает амперметр.

Определим показания амперметра. Сначала найдем цену деления ($Ц$) его шкалы. Возьмем два соседних оцифрованных штриха, например, 0 А и 0,5 А. Разность значений между ними составляет $0,5 \text{ А}$, а количество делений равно 5. $Ц = \frac{0,5 \text{ А} - 0 \text{ А}}{5} = 0,1 \text{ А/дел}$.

Стрелка амперметра указывает на 4-е деление от нуля. Таким образом, сила тока, измеряемая прибором, составляет: $I = 4 \text{ дел} \cdot 0,1 \frac{\text{А}}{\text{дел}} = 0,4 \text{ А}$.

Так как сила тока при последовательном соединении одинакова на всех участках цепи, то сила тока в каждой из ламп также равна 0,4 А.

Ответ: Сила тока в лампах составляет 0,4 А.
