Номер 2, страница 210 - гдз по физике 8 класс учебник Пурышева, Важеевская

Глава 7. Электрический ток. Параграф 52. Сила тока. Амперметр. Задание 47 - номер 2, страница 210.

Условие.

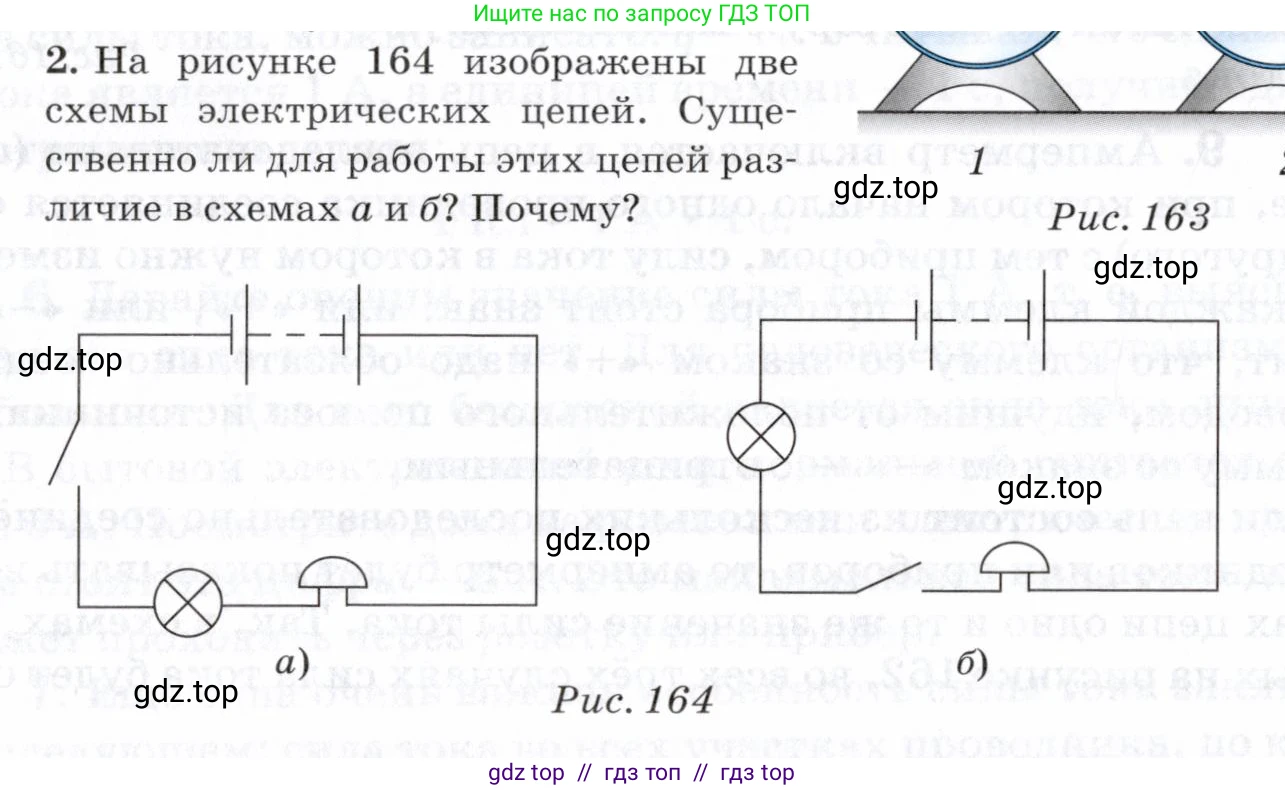

2. На рисунке 164 изображены две схемы электрических цепей. Существенно ли для работы этих цепей различие в схемах а и б? Почему?

Рис. 164

Решение.

Различие в схемах а и б не является существенным для работы этих электрических цепей.

Почему?

Обе схемы представляют собой последовательное соединение элементов: источника тока, выключателя (в данном случае, кнопки) и лампочки. При последовательном соединении все элементы цепи включены друг за другом и образуют один-единственный, неразветвленный контур для электрического тока.

Ключевым свойством последовательной цепи является то, что сила тока одинакова во всех ее участках. Выключатель предназначен для размыкания и замыкания цепи. Независимо от своего положения в последовательной цепи, при размыкании он прерывает ток одновременно во всей цепи, и лампочка гаснет. Соответственно, при замыкании выключателя цепь становится замкнутой, и по ней начинает течь ток, заставляя лампочку светиться.

Таким образом, перестановка потребителя (лампочки) и управляющего элемента (выключателя) местами в последовательной цепи не влияет на ее общую работоспособность. В обоих случаях лампочка будет загораться при нажатии на кнопку и гаснуть, когда кнопка отпущена.

Ответ: Нет, различие в схемах не существенно. Поскольку в обеих цепях используется последовательное соединение, сила тока одинакова во всех точках цепи. Выключатель разрывает всю цепь, прекращая ток, независимо от своего положения относительно лампочки, поэтому на работу цепи их взаимное расположение не влияет.
