Глава 7. Электрический ток. Параграф 52. Сила тока. Амперметр. Задание 47 - номер 4, страница 210.

Условие.

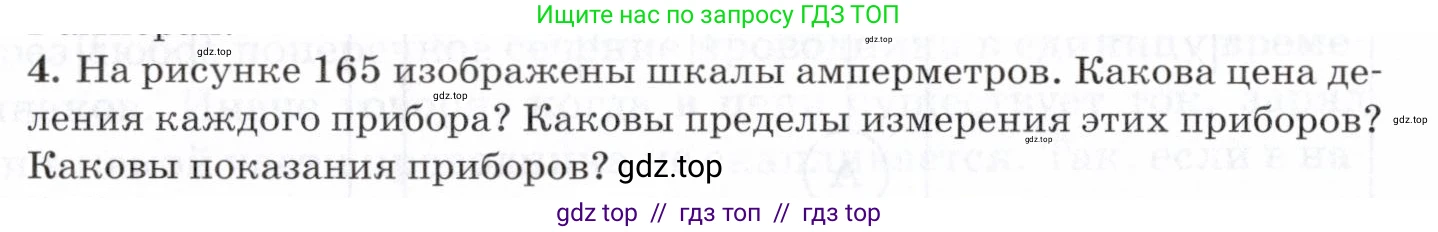

4. На рисунке 165 изображены шкалы амперметров. Какова цена деления каждого прибора? Каковы пределы измерения этих приборов? Каковы показания приборов?

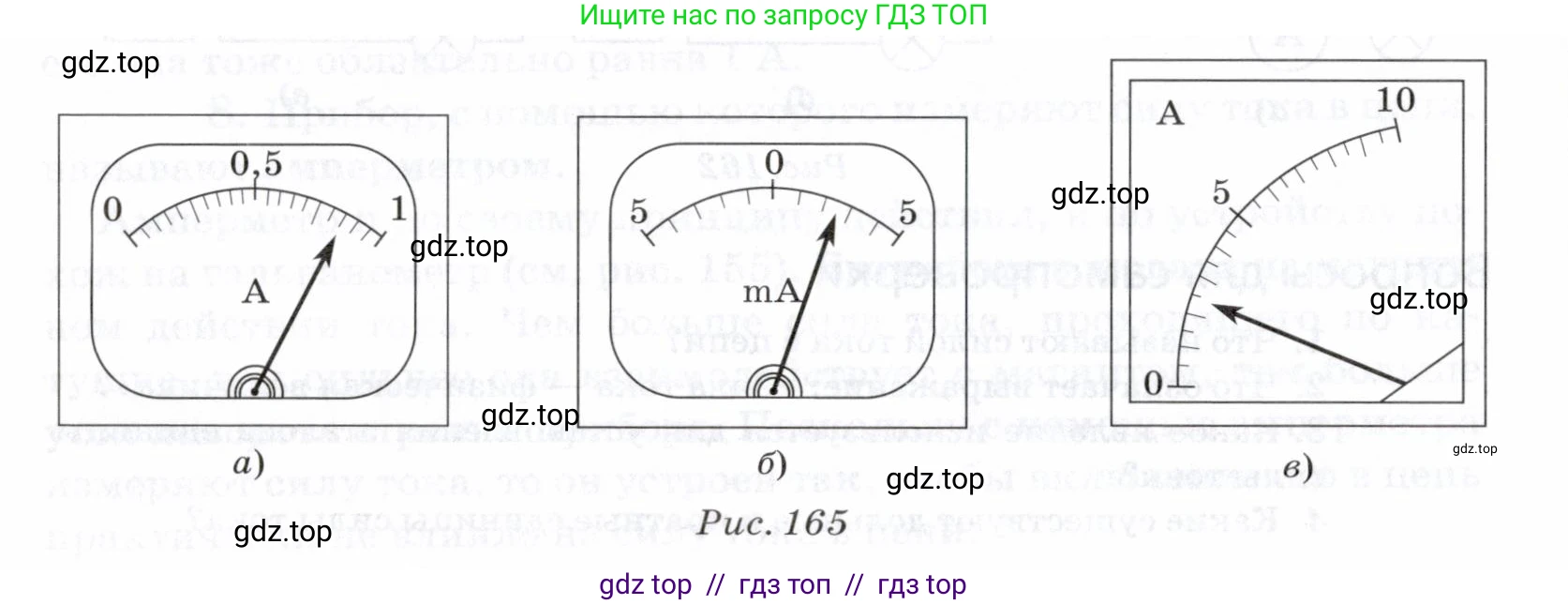

Рис. 165

Решение.

Для определения характеристик и показаний каждого амперметра необходимо последовательно найти пределы измерения, цену деления и показания стрелки.

а)

Решение

1. Пределы измерения. Шкала прибора начинается с 0 А и заканчивается 1 А. Следовательно, пределы измерения этого амперметра – от 0 А до 1 А.

2. Цена деления. Чтобы найти цену деления, выберем два соседних оцифрованных штриха, например, 0 и 0,5. Разность значений между ними составляет $0,5 - 0 = 0,5$ А. Между этими штрихами находится 5 делений. Таким образом, цена деления (Ц) составляет:

$Ц = \frac{0,5\text{ А}}{5} = 0,1\text{ А}$

3. Показания прибора. Стрелка указывает на восьмое деление от начала шкалы. Умножив номер деления на цену деления, получим показание прибора (I):

$I = 8 \times 0,1\text{ А} = 0,8\text{ А}$

Ответ: Цена деления – 0,1 А; пределы измерения – от 0 А до 1 А; показание прибора – 0,8 А.

б)

Решение

1. Пределы измерения. Данный прибор имеет шкалу с нулем в центре, что позволяет измерять ток в двух направлениях. Пределы измерения – от -5 мА до 5 мА.

2. Цена деления. Возьмем два оцифрованных штриха, 0 и 5. Разность значений между ними составляет $5 - 0 = 5$ мА. Между ними находится 5 делений. Цена деления (Ц) составляет:

$Ц = \frac{5\text{ мА}}{5} = 1\text{ мА}$

3. Показания прибора. Стрелка указывает на третье деление вправо от нуля. Показание прибора (I) равно:

$I = 3 \times 1\text{ мА} = 3\text{ мА}$

Ответ: Цена деления – 1 мА; пределы измерения – от -5 мА до 5 мА; показание прибора – 3 мА.

в)

Решение

1. Пределы измерения. Шкала прибора проградуирована от 0 А до 10 А. Следовательно, пределы измерения – от 0 А до 10 А.

2. Цена деления. Возьмем два соседних оцифрованных штриха, 0 и 5. Разность значений между ними составляет $5 - 0 = 5$ А. Между этими штрихами находится 5 делений. Цена деления (Ц) составляет:

$Ц = \frac{5\text{ А}}{5} = 1\text{ А}$

3. Показания прибора. Стрелка указывает на второе деление от начала шкалы. Показание прибора (I) равно:

$I = 2 \times 1\text{ А} = 2\text{ А}$

Ответ: Цена деления – 1 А; пределы измерения – от 0 А до 10 А; показание прибора – 2 А.
