Глава 7. Электрический ток. Параграф 56. Последовательное соединение проводников. Вопросы для самопроверки - номер 5, страница 233.

Условие.

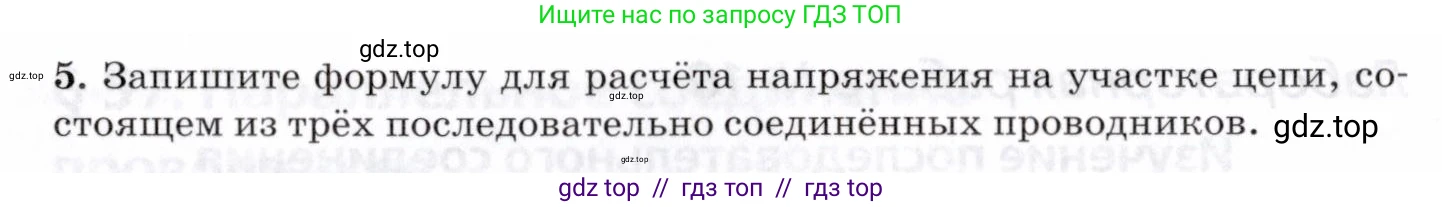

5. Запишите формулу для расчёта напряжения на участке цепи, состоящем из трёх последовательно соединённых проводников.

Решение.

Решение

При последовательном соединении проводников общее напряжение $\text{U}$ на всём участке цепи равно сумме напряжений на каждом отдельном проводнике. Этот закон является следствием второго правила Кирхгофа.

Если участок цепи состоит из трёх проводников, и напряжение на первом проводнике равно $U_1$, на втором — $U_2$, а на третьем — $U_3$, то формула для расчёта общего напряжения на этом участке будет выглядеть следующим образом:

$U = U_1 + U_2 + U_3$

Эту же зависимость можно выразить через закон Ома. Поскольку при последовательном соединении сила тока $\text{I}$ во всех проводниках одинакова, а их сопротивления равны $R_1$, $R_2$ и $R_3$, то общее напряжение можно рассчитать и так:

$U = I \cdot R_1 + I \cdot R_2 + I \cdot R_3 = I \cdot (R_1 + R_2 + R_3)$

Ответ: Формула для расчёта напряжения на участке цепи, состоящем из трёх последовательно соединённых проводников: $U = U_1 + U_2 + U_3$.
