Номер 2, страница 232 - гдз по физике 8 класс учебник Пурышева, Важеевская

Глава 7. Электрический ток. Параграф 56. Последовательное соединение проводников. Вопросы для самопроверки - номер 2, страница 232.

Условие.

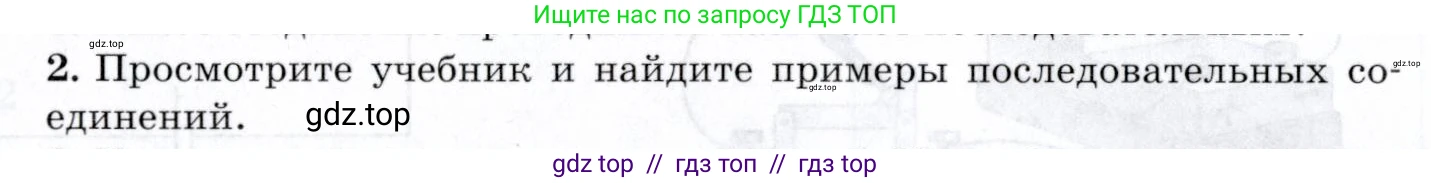

2. Просмотрите учебник и найдите примеры последовательных соединений.

Решение.

Последовательное соединение — это такое соединение элементов электрической цепи, при котором они располагаются друг за другом, образуя единый неразветвленный контур. При таком соединении конец одного элемента подключается к началу следующего.

Основные законы для цепи с последовательным соединением элементов:

1. Сила тока во всех элементах цепи одинакова: $I_{общ} = I_1 = I_2 = ... = I_n$.

2. Общее напряжение в цепи равно сумме напряжений на каждом элементе: $U_{общ} = U_1 + U_2 + ... + U_n$.

3. Общее сопротивление цепи равно сумме сопротивлений всех ее элементов: $R_{общ} = R_1 + R_2 + ... + R_n$.

Примеры последовательных соединений, которые можно найти в учебниках физики:

1. Новогодняя гирлянда (старого образца)

В старых гирляндах множество лампочек накаливания соединены последовательно. Ток проходит через каждую лампочку по очереди. Если нить накала одной из лампочек перегорает, она разрывает всю цепь, и в результате все лампочки гирлянды гаснут. Это является наглядной демонстрацией основного свойства последовательного соединения — наличие только одного пути для тока.

2. Подключение амперметра и предохранителя

Для измерения силы тока в участке цепи измерительный прибор амперметр всегда включается в разрыв цепи, то есть последовательно с тем элементом, ток через который измеряется. Аналогично, для защиты цепи от токов перегрузки последовательно с потребителем включается плавкий или автоматический предохранитель, который разрывает цепь при превышении номинального тока.

3. Батарея из нескольких элементов питания

Во многих портативных устройствах (например, в фонариках, пультах дистанционного управления) для получения необходимого напряжения несколько гальванических элементов (батареек) соединяют последовательно. При этом положительный полюс одного элемента соединяют с отрицательным полюсом следующего. Общее напряжение такой батареи равно сумме напряжений отдельных элементов.

4. Выключатель света в бытовой электропроводке

Обычный выключатель света устанавливается в разрыв фазного провода, идущего к осветительному прибору (лампе или люстре). Таким образом, выключатель и лампа соединены последовательно. Замыкая и размыкая контакты выключателя, мы управляем протеканием тока через лампу.

5. Реостат в цепи для регулировки тока

Реостат — это прибор с переменным сопротивлением, который используется для регулировки силы тока или напряжения. Чтобы изменять силу тока в цепи, реостат подключают последовательно с нагрузкой (например, с лампой накаливания). Изменяя сопротивление реостата, изменяют общее сопротивление цепи, что, согласно закону Ома для полной цепи, приводит к изменению силы тока.

Ответ: Примерами последовательных соединений являются: старые елочные гирлянды, включение в цепь амперметра и предохранителя, батарея из нескольких последовательно соединенных гальванических элементов, выключатель света и лампа, реостат для регулировки силы тока.
