Номер 6, страница 229 - гдз по физике 8 класс учебник Пурышева, Важеевская

Глава 7. Электрический ток. Параграф 55. Расчёт сопротивления проводника. Реостаты. Задание 52 - номер 6, страница 229.

Условие.

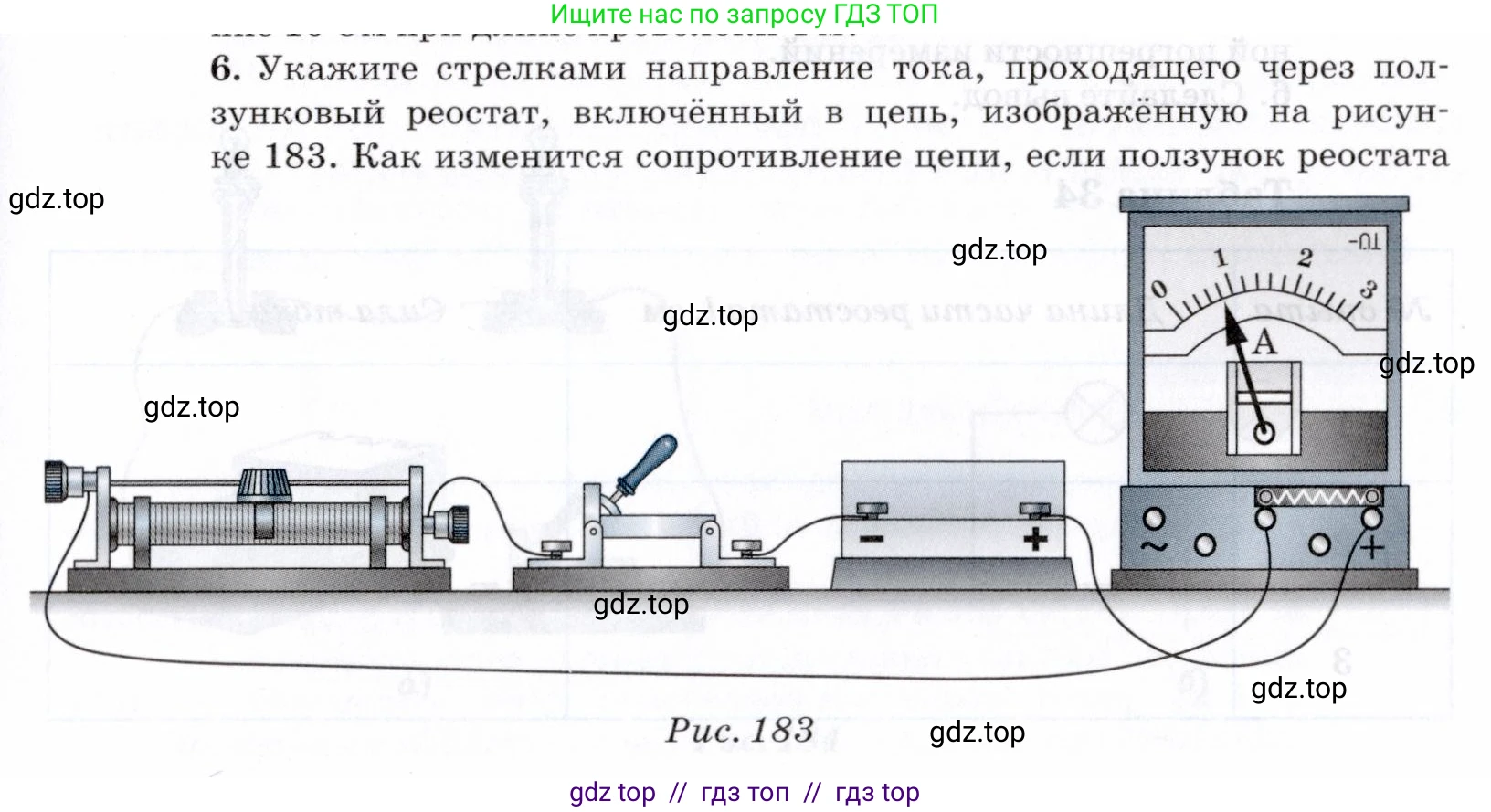

6. Укажите стрелками направление тока, проходящего через ползунковый реостат, включённый в цепь, изображённую на рисунке 183. Как изменится сопротивление цепи, если ползунок реостата сдвинуть вправо? Изменится ли при этом сила тока в цепи? Что произойдёт со стрелкой амперметра?

Рис. 183

Решение.

Укажите стрелками направление тока, проходящего через ползунковый реостат

По общепринятому соглашению, направление электрического тока в цепи — от положительного полюса источника к отрицательному. Проследим путь тока: от клеммы «+» источника ток идет к амперметру, затем через ключ к левой нижней клемме реостата. Далее ток проходит по виткам проволоки на реостате до ползунка, с которого снимается и выходит через верхнюю клемму. Таким образом, ток в обмотке реостата течет слева направо.

Ответ: Направление тока в обмотке реостата — слева направо, от левой клеммы к ползунку.

Как изменится сопротивление цепи, если ползунок реостата сдвинуть вправо?

Сопротивление проводника зависит от его длины по формуле $R = \rho \frac{L}{S}$, где $\text{L}$ — длина проводника. В данной схеме ток проходит через часть обмотки реостата от левой клеммы до ползунка. Когда мы сдвигаем ползунок вправо, длина проволоки $\text{L}$, по которой течет ток, увеличивается. Следовательно, сопротивление реостата, включенного в цепь, возрастает. Это, в свою очередь, приводит к увеличению общего сопротивления всей электрической цепи.

Ответ: Сопротивление цепи увеличится.

Изменится ли при этом сила тока в цепи? Что произойдёт со стрелкой амперметра?

Согласно закону Ома для участка цепи, сила тока $\text{I}$ обратно пропорциональна сопротивлению $\text{R}$ при постоянном напряжении $\text{U}$: $I = \frac{U}{R}$. Поскольку при перемещении ползунка вправо общее сопротивление цепи увеличивается, а напряжение источника остается постоянным, сила тока в цепи уменьшится. Амперметр предназначен для измерения силы тока. Так как сила тока в цепи уменьшится, показания амперметра также уменьшатся, и его стрелка отклонится влево.

Ответ: Сила тока в цепи уменьшится. Стрелка амперметра отклонится влево (покажет меньшее значение).
