Условие.

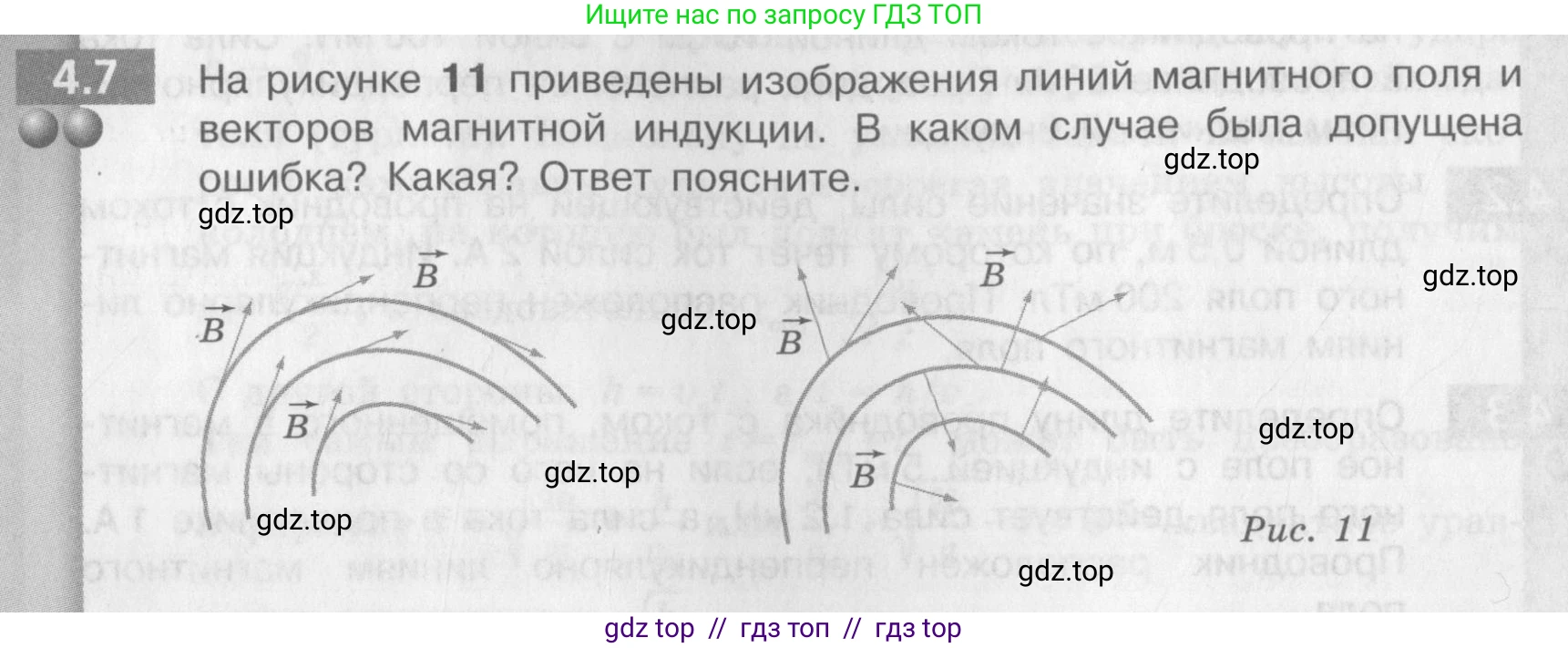

4.7 На рисунке 11 приведены изображения линий магнитного поля и векторов магнитной индукции. В каком случае была допущена ошибка? Какая? Ответ поясните.

Рис. 11

Решение.

Ошибка была допущена на рисунке, расположенном справа.

По определению, вектор магнитной индукции $\vec{B}$ в любой точке поля направлен по касательной к линии магнитной индукции, проходящей через эту точку. Направление вектора $\vec{B}$ должно совпадать с направлением силовой линии.

На левом рисунке это правило соблюдается: все векторы $\vec{B}$ являются касательными к линиям поля в соответствующих точках.

На правом рисунке векторы магнитной индукции $\vec{B}$ изображены направленными не по касательной, а под различными углами (в некоторых случаях почти перпендикулярно) к линиям магнитного поля. Это является грубым нарушением определения линий магнитной индукции.

Ответ: Ошибка допущена на правом рисунке. Она заключается в том, что векторы магнитной индукции $\vec{B}$ направлены не по касательной к линиям магнитного поля.
