Часть 1. Глава 6. Механические колебания и волны. Параграф 53. Гармонические колебания. Повторим изученное - номер 2, страница 217.

Условие.

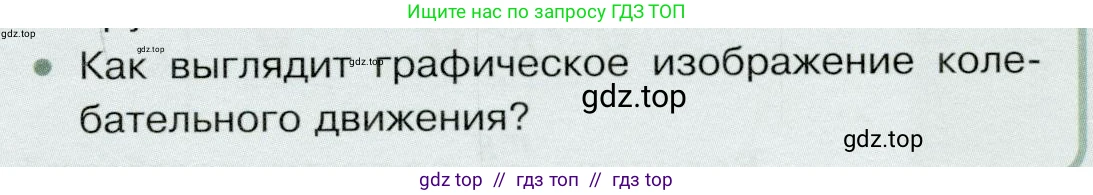

• Как выглядит графическое изображение колебательного движения?

Решение.

Графическое изображение колебательного движения представляет собой зависимость колеблющейся физической величины от времени. Обычно по оси ординат (вертикальной оси) откладывают значение этой величины (например, смещение, скорость, ускорение, сила тока, напряжение), а по оси абсцисс (горизонтальной оси) – время.

В простейшем и наиболее важном случае, при гармонических колебаниях, график представляет собой синусоиду или косинусоиду. Это плавная, периодическая кривая, описываемая уравнением вида:
$x(t) = A \cos(\omega t + \phi_0)$
или
$x(t) = A \sin(\omega t + \phi_0)$
где:
$x(t)$ – смещение тела от положения равновесия в момент времени $\text{t}$;
$\text{A}$ – амплитуда колебаний (максимальное смещение от положения равновесия);
$\omega$ – циклическая (или угловая) частота колебаний;
$(\omega t + \phi_0)$ – фаза колебаний;
$\phi_0$ – начальная фаза колебаний (в момент $t=0$).

Основные характеристики, которые можно определить по такому графику:
Амплитуда (A): максимальное значение (пик) на графике по оси ординат.
Период (T): время, за которое совершается одно полное колебание. На графике это расстояние по оси времени между двумя соседними точками, находящимися в одинаковой фазе (например, между двумя соседними максимумами или минимумами). Период связан с циклической частотой как $T = \frac{2\pi}{\omega}$.
Частота (ν): число полных колебаний в единицу времени. Она обратно пропорциональна периоду: $\nu = \frac{1}{T}$.

Если колебания являются затухающими, то их амплитуда со временем уменьшается, и график будет выглядеть как синусоида, амплитуда которой уменьшается по экспоненциальному закону.

Таким образом, графическое изображение колебательного движения – это, как правило, волнообразная кривая, которая наглядно показывает, как меняется со временем положение или другое свойство колеблющегося объекта.

Ответ: Графическое изображение колебательного движения, в частности гармонического, представляет собой график зависимости смещения (или другой колеблющейся величины) от времени, который имеет вид синусоиды или косинусоиды.
