Часть 3. Глава 7. Электромагнитные колебания и волны. Параграф 36. Переменный электрический ток - номер 9, страница 6.

Условие.

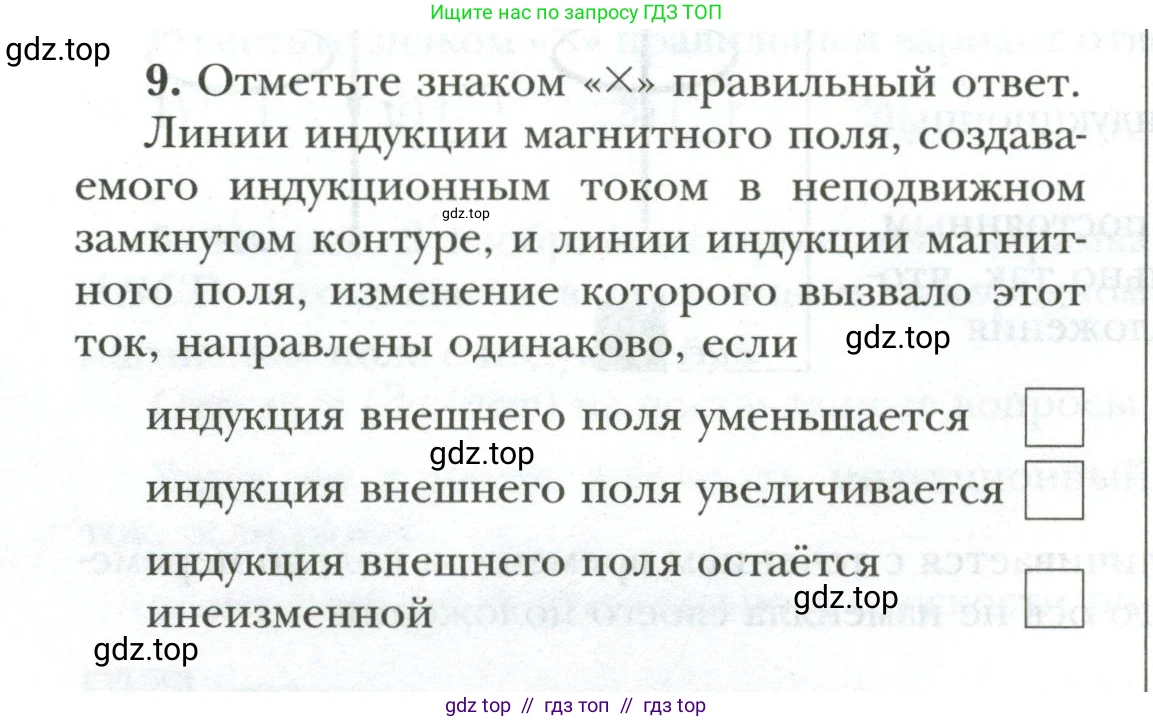

9. Отметьте знаком «Х» правильный ответ.

Линии индукции магнитного поля, создаваемого индукционным током в неподвижном замкнутом контуре, и линии индукции магнитного поля, изменение которого вызвало этот ток, направлены одинаково, если

индукция внешнего поля уменьшается

индукция внешнего поля увеличивается

индукция внешнего поля остаётся неизменной

Решение.

Решение

Для решения этой задачи воспользуемся правилом Ленца. Согласно правилу Ленца, возникающий в замкнутом контуре индукционный ток имеет такое направление, что созданное им магнитное поле противодействует изменению магнитного потока, которым был вызван этот ток.

Пусть $\vec{B}_{внеш}$ — вектор индукции внешнего магнитного поля, а $\vec{B}_{инд}$ — вектор индукции магнитного поля, созданного индукционным током.

Рассмотрим варианты:

1. Индукция внешнего поля увеличивается. Магнитный поток, пронизывающий контур, возрастает. Согласно правилу Ленца, индукционный ток создаст магнитное поле $\vec{B}_{инд}$, которое будет препятствовать этому возрастанию. Для этого вектор $\vec{B}_{инд}$ должен быть направлен противоположно вектору $\vec{B}_{внеш}$.

2. Индукция внешнего поля уменьшается. Магнитный поток, пронизывающий контур, убывает. Согласно правилу Ленца, индукционный ток создаст магнитное поле $\vec{B}_{инд}$, которое будет стремиться поддержать убывающий поток, то есть воспрепятствовать его уменьшению. Для этого вектор $\vec{B}_{инд}$ должен быть направлен в ту же сторону, что и вектор $\vec{B}_{внеш}$. В этом случае линии индукции обоих полей будут направлены одинаково.

3. Индукция внешнего поля остаётся неизменной. В этом случае магнитный поток через контур постоянен. Согласно закону электромагнитной индукции Фарадея ($ \mathcal{E}_{i} = - \frac{\Delta\Phi}{\Delta t} $), если изменение магнитного потока $\Delta\Phi$ равно нулю, то ЭДС индукции и индукционный ток не возникают. Следовательно, и магнитное поле индукционного тока не создается.

Таким образом, линии индукции магнитного поля, создаваемого индукционным током, и линии индукции внешнего магнитного поля направлены одинаково, если индукция внешнего поля уменьшается.

Ответ: индукция внешнего поля уменьшается.
