Часть 3. Глава 7. Электромагнитные колебания и волны. Параграф 36. Переменный электрический ток - номер 12, страница 7.

Условие.

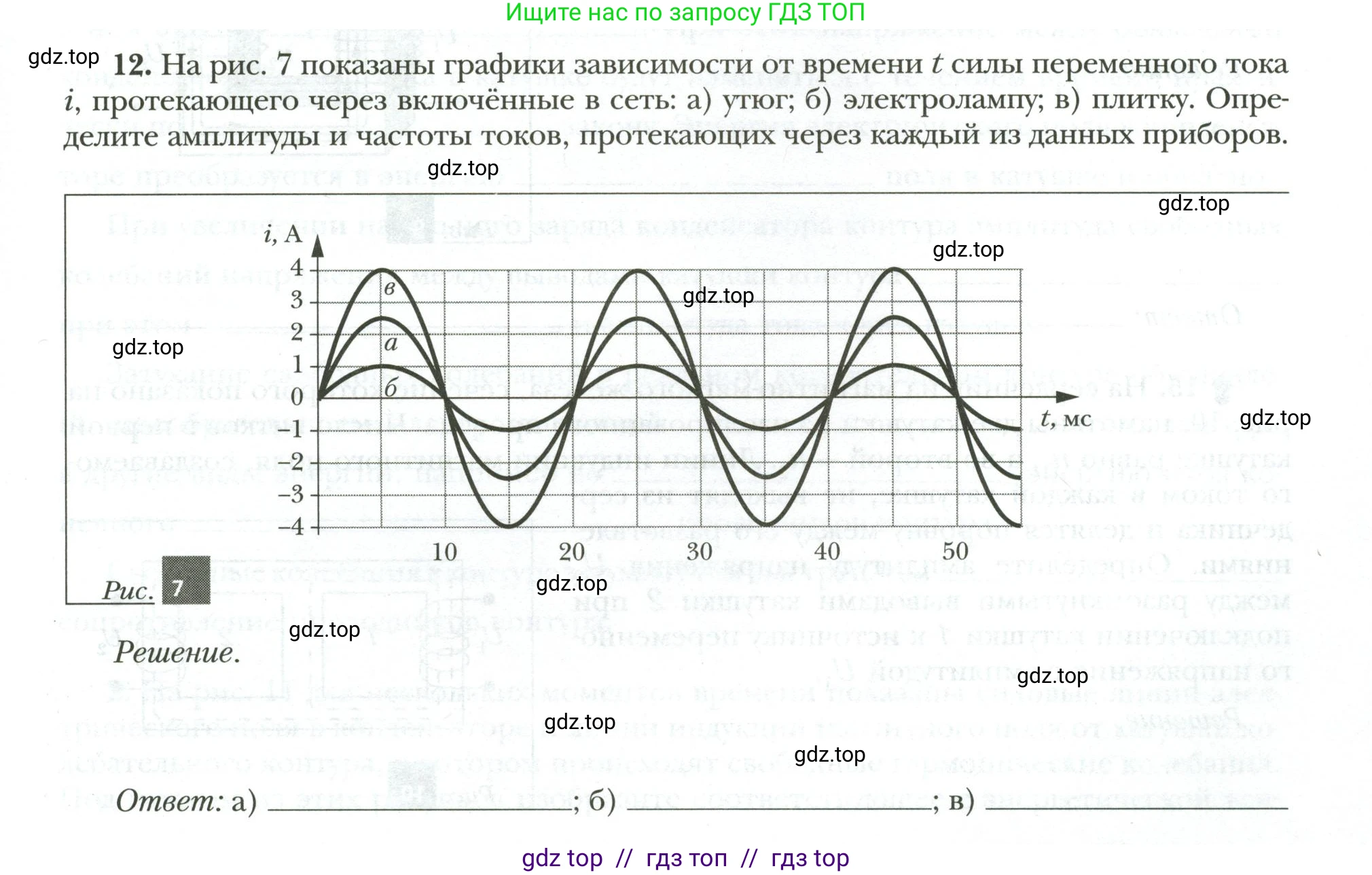

12. На рис. 7 показаны графики зависимости от времени $\text{t}$ силы переменного тока $\text{i}$, протекающего через включённые в сеть: а) утюг; б) электролампу; в) плитку. Определите амплитуды и частоты токов, протекающих через каждый из данных приборов.

Рис. 7

Решение.Ответ: а) __________; б) __________; в) __________

Решение.

Дано:

Графики зависимости силы переменного тока $i$ от времени $t$ для трех приборов: а) утюг, б) электролампа, в) плитка (рис. 7).
Из графиков для всех трех случаев:
Период колебаний $T = 20 \text{ мс}$.

Перевод в СИ:

$T = 20 \cdot 10^{-3} \text{ с} = 0.02 \text{ с}$.

Найти:

Амплитуды ($I_m$) и частоты ($f$) токов для каждого из приборов.

Решение:

1. Определение частоты тока.
Частота тока $f$ является величиной, обратной периоду колебаний $T$, и вычисляется по формуле $f = \frac{1}{T}$.
Так как все приборы подключены к одной и той же электрической сети, частота тока для них будет одинаковой. Подставим значение периода из системы СИ:

$f = \frac{1}{0.02 \text{ с}} = 50 \text{ Гц}$.

2. Определение амплитуд тока.
Амплитуда тока $I_m$ — это максимальное по модулю значение силы тока. Определим её для каждого прибора по пиковому значению соответствующего графика на оси ординат.

а) утюг
Данному прибору соответствует кривая 'а'. Из графика видно, что максимальное значение силы тока для этой кривой составляет 2 А.
Ответ: амплитуда тока $I_m = 2 \text{ А}$, частота тока $f = 50 \text{ Гц}$.

б) электролампа
Данному прибору соответствует кривая 'б'. Из графика видно, что максимальное значение силы тока для этой кривой составляет 1 А.
Ответ: амплитуда тока $I_m = 1 \text{ А}$, частота тока $f = 50 \text{ Гц}$.

в) плитка
Данному прибору соответствует кривая 'в'. Из графика видно, что максимальное значение силы тока для этой кривой составляет 4 А.
Ответ: амплитуда тока $I_m = 4 \text{ А}$, частота тока $f = 50 \text{ Гц}$.
