Часть 3. Глава 8. Оптика. Параграф 42. Построение изображения в зеркалах - номер 3, страница 23.

Условие.

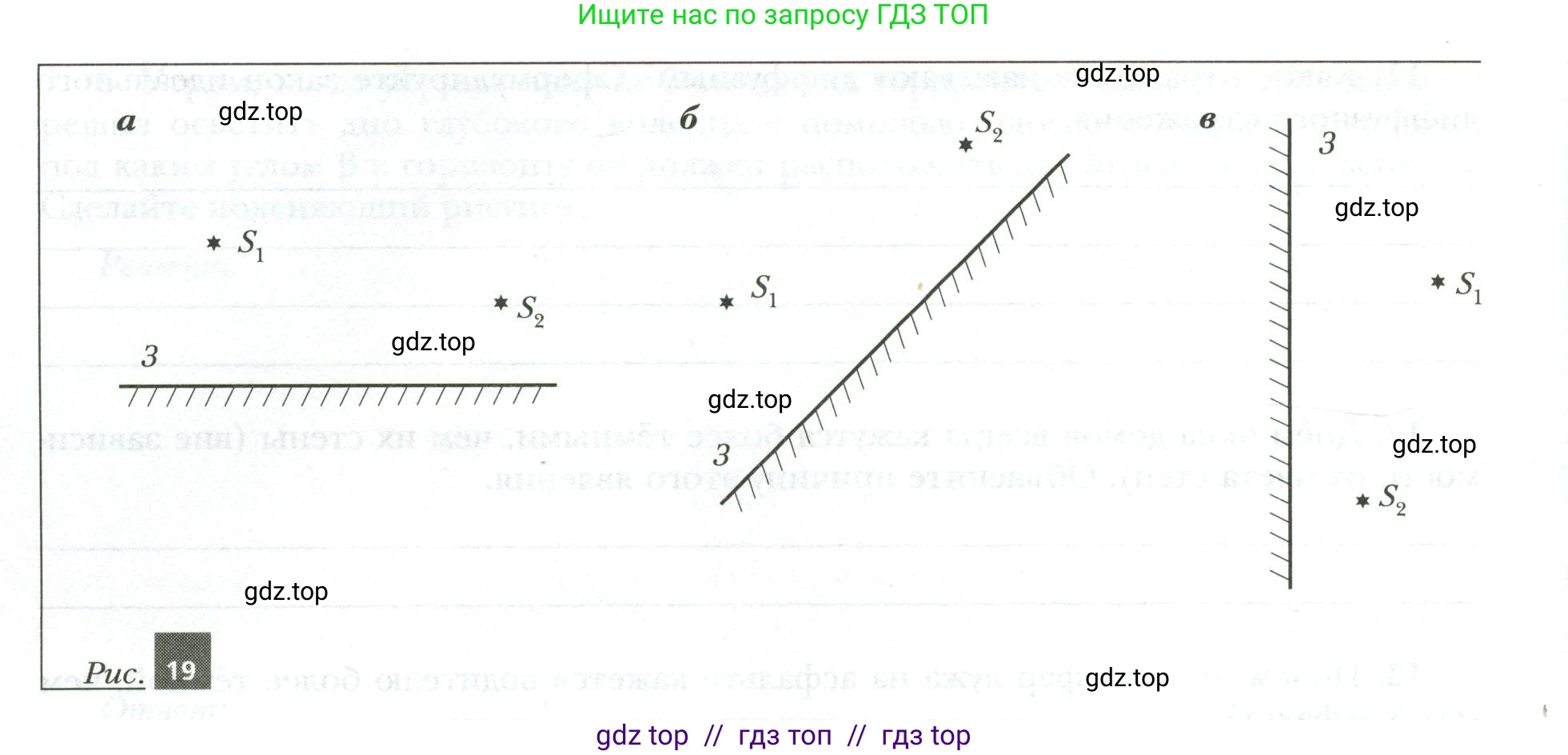

3. На рис. 19 показано несколько точечных источников света $\text{S}$ и плоских зеркал 3. Постройте изображения этих источников в зеркалах.

a

$S_1$

$S_2$

3

б

$S_2$

$S_1$

3

в

$S_1$

$S_2$

3

Рис. 19

Решение.

Для построения изображения точечного источника света в плоском зеркале используется свойство симметрии: изображение находится за зеркалом на таком же расстоянии, что и предмет перед ним, а прямая, соединяющая предмет и его изображение, перпендикулярна плоскости зеркала.

Таким образом, для построения изображения $S'$ источника $S$ необходимо:
1. Из точки $S$ провести прямую, перпендикулярную зеркалу.
2. Продолжить эту прямую за зеркало.
3. На продолжении этой прямой отложить отрезок, равный расстоянию от точки $S$ до зеркала. Полученная точка и будет искомым изображением $S'$.

а

Зеркало расположено горизонтально. Для построения изображений $S'_1$ и $S'_2$ из точек источников $S_1$ и $S_2$ опускаем вертикальные перпендикуляры на линию зеркала. Затем продолжаем эти перпендикуляры вниз за зеркало на расстояния, равные расстояниям от источников до зеркала.

Ответ: Изображения $S'_1$ и $S'_2$ построены симметрично источникам $S_1$ и $S_2$ относительно горизонтальной прямой, представляющей зеркало. Построение показано на рисунке ниже.

б

Зеркало расположено наклонно. Чтобы построить изображения, из точек $S_1$ и $S_2$ проводим перпендикуляры к наклонной линии зеркала. Продолжаем эти перпендикуляры за зеркало и откладываем на них отрезки, равные расстояниям от соответствующих источников до зеркала. Так мы находим точки изображений $S'_1$ и $S'_2$.

Ответ: Изображения $S'_1$ и $S'_2$ построены симметрично источникам $S_1$ и $S_2$ относительно наклонной прямой зеркала. Построение показано на рисунке ниже.

в

Зеркало расположено вертикально. Из точек $S_1$ и $S_2$ проводим горизонтальные перпендикуляры к линии зеркала. Продолжаем эти перпендикуляры влево за зеркало на расстояния, равные расстояниям от источников до зеркала, и отмечаем точки изображений $S'_1$ и $S'_2$.

Ответ: Изображения $S'_1$ и $S'_2$ построены симметрично источникам $S_1$ и $S_2$ относительно вертикальной прямой зеркала. Построение показано на рисунке ниже.
