Часть 3. Задания для подготовки к основному государственному экзамену по физике. Вариант 1 - номер 18, страница 82.

Условие.

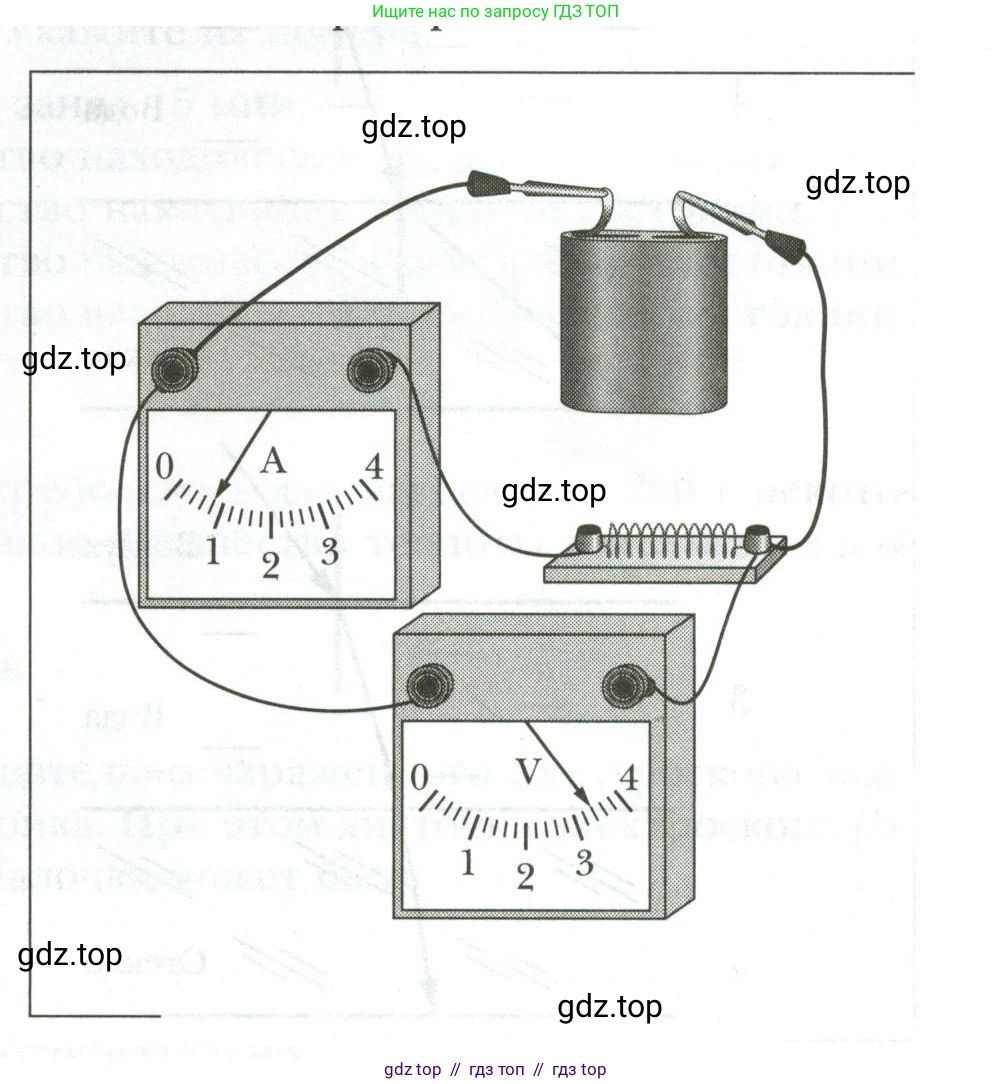

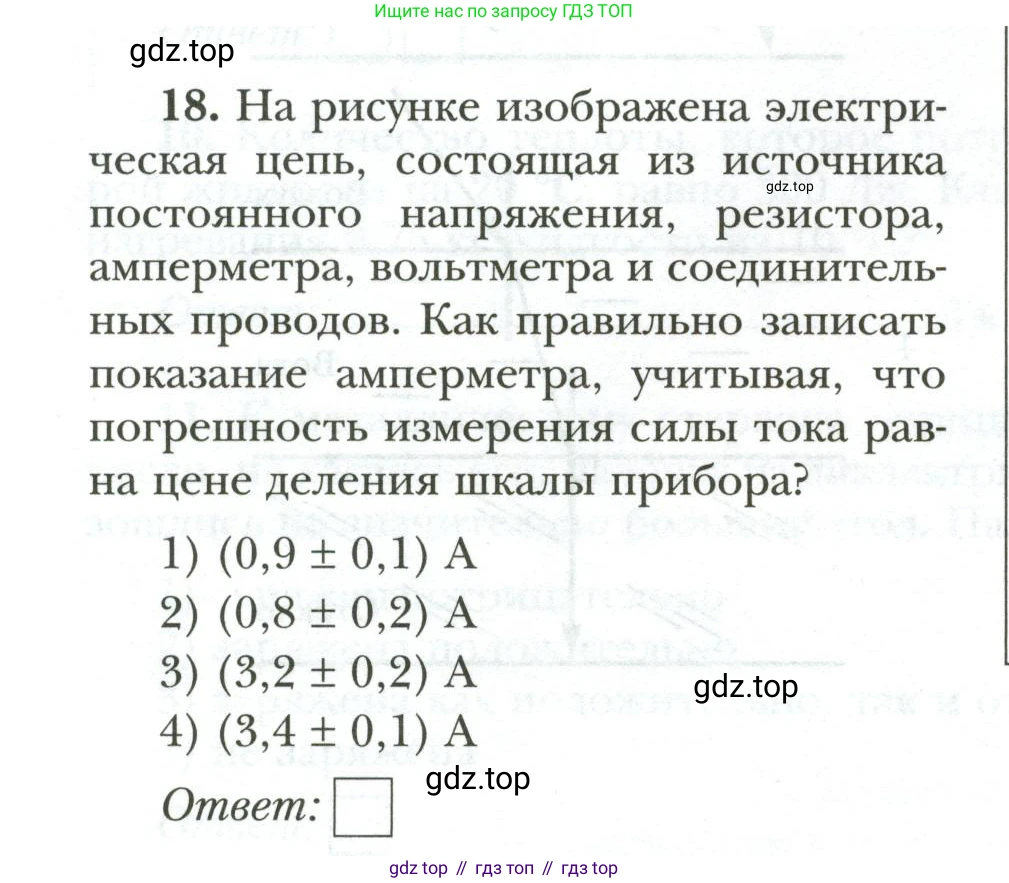

18. На рисунке изображена электрическая цепь, состоящая из источника постоянного напряжения, резистора, амперметра, вольтметра и соединительных проводов. Как правильно записать показание амперметра, учитывая, что погрешность измерения силы тока равна цене деления шкалы прибора?

1) $(0,9 \pm 0,1)\text{ А}$

2) $(0,8 \pm 0,2)\text{ А}$

3) $(3,2 \pm 0,2)\text{ А}$

4) $(3,4 \pm 0,1)\text{ А}$

Ответ: ☐

Решение.

Для того чтобы правильно записать показание амперметра, необходимо определить цену деления шкалы, показание прибора и погрешность измерения.

1. Определение цены деления шкалы амперметра ($C_I$).

Возьмём два соседних оцифрованных штриха, например, 0 А и 1 А. Разность значений между ними составляет $1 \text{ А} - 0 \text{ А} = 1 \text{ А}$. Между этими штрихами находится 10 малых делений. Цена деления вычисляется как отношение разности значений к количеству делений между ними:

$C_I = \frac{1 \text{ А}}{10} = 0,1 \text{ А}$

2. Определение показания амперметра ($I$).

Стрелка прибора указывает на 8-е малое деление после отметки «0». Чтобы найти показание прибора, нужно умножить номер деления на цену деления:

$I = 8 \times C_I = 8 \times 0,1 \text{ А} = 0,8 \text{ А}$

3. Определение погрешности измерения ($\Delta I$).

Согласно условию задачи, погрешность измерения силы тока равна цене деления шкалы прибора.

$\Delta I = C_I = 0,1 \text{ А}$

4. Запись результата.

Результат измерения записывается в виде $(I \pm \Delta I)$. Таким образом, правильная запись показания амперметра с учётом погрешности: $(0,8 \pm 0,1) \text{ А}$.

Сравнивая полученный результат с предложенными вариантами, мы видим, что точного совпадения нет. Однако вариант ответа 2) $(0,8 \pm 0,2) \text{ А}$ содержит правильно измеренное значение силы тока $0,8 \text{ А}$. Вероятнее всего, в задании допущена опечатка в значении погрешности. Поскольку измеренное значение верно указано только в варианте 2, он является наиболее подходящим ответом.

Ответ: 2
