Номер 19, страница 83, часть 3 - гдз по физике 9 класс рабочая тетрадь Грачев, Погожев

Часть 3. Задания для подготовки к основному государственному экзамену по физике. Вариант 1 - номер 19, страница 83.

Условие.

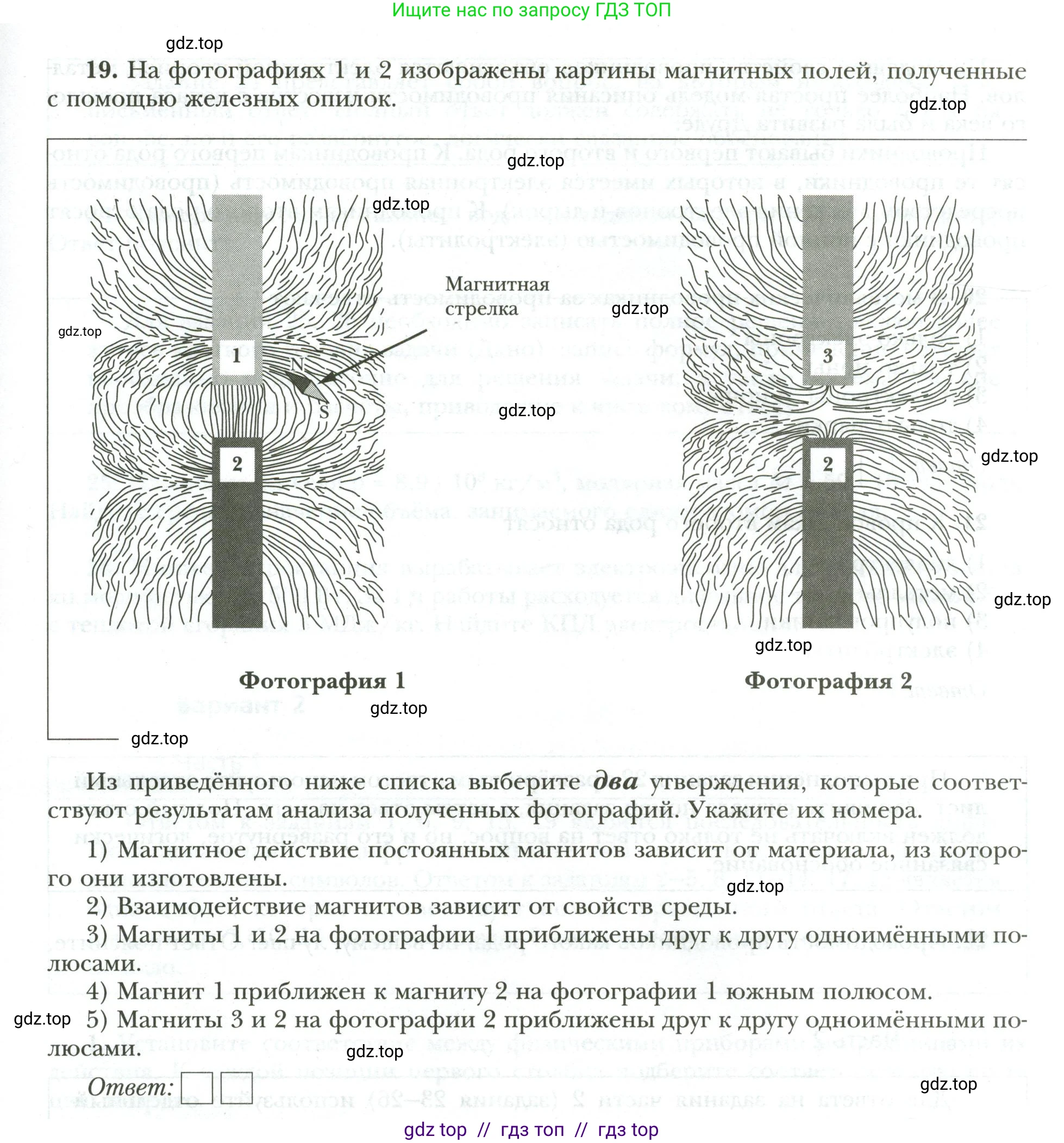

19. На фотографиях 1 и 2 изображены картины магнитных полей, полученные с помощью железных опилок.

Магнитная стрелка

Фотография 1

Фотография 2

Из приведённого ниже списка выберите два утверждения, которые соответствуют результатам анализа полученных фотографий. Укажите их номера.

1) Магнитное действие постоянных магнитов зависит от материала, из которого они изготовлены.

2) Взаимодействие магнитов зависит от свойств среды.

3) Магниты 1 и 2 на фотографии 1 приближены друг к другу одноимёнными полюсами.

4) Магнит 1 приближен к магниту 2 на фотографии 1 южным полюсом.

5) Магниты 3 и 2 на фотографии 2 приближены друг к другу одноимёнными полюсами.

Ответ: ☐☐

Решение.

Для выбора верных утверждений проанализируем представленные фотографии и утверждения. На фотографиях изображены картины магнитных полей, которые создают постоянные магниты, визуализированные с помощью железных опилок. Картина линий магнитного поля позволяет определить характер взаимодействия магнитов (притяжение или отталкивание), а также полярность одного из магнитов с помощью магнитной стрелки.

На Фотографии 1 силовые линии магнитного поля между магнитами 1 и 2 изгибаются и расходятся. Такая картина характерна для отталкивания, которое возникает между одноимёнными полюсами (северный-северный или южный-южный).

На Фотографии 2 силовые линии магнитного поля направлены от одного магнита к другому, соединяя их. Такая картина характерна для притяжения, которое возникает между разноимёнными полюсами (северный-южный).

На Фотографии 1 также изображена магнитная стрелка. Её южный полюс (S) притягивается к полюсу магнита 1. Поскольку притягиваются разноимённые полюса, то полюс магнита 1, обращённый к магнитной стрелке и магниту 2, является северным (N).

Теперь рассмотрим каждое утверждение:

1) Магнитное действие постоянных магнитов зависит от материала, из которого они изготовлены.
Это утверждение само по себе верно, но на основании анализа представленных фотографий такой вывод сделать невозможно, так как в эксперименте не исследуется зависимость свойств магнитов от их материала.

2) Взаимодействие магнитов зависит от свойств среды.
Это утверждение также является верным физическим фактом, но данный эксперимент не позволяет его подтвердить, так как он проводится только в одной среде (предположительно, в воздухе).

3) Магниты 1 и 2 на фотографии 1 приближены друг к другу одноимёнными полюсами.
Как было определено из анализа картины силовых линий на фотографии 1, магниты 1 и 2 отталкиваются. Отталкивание происходит между одноимёнными полюсами. Следовательно, это утверждение является верным.

4) Магнит 1 приближен к магниту 2 на фотографии 1 южным полюсом.
Из анализа взаимодействия магнита 1 с магнитной стрелкой было установлено, что полюс магнита 1, обращённый к магниту 2, является северным (N), так как к нему притягивается южный полюс (S) стрелки. Следовательно, данное утверждение неверно.

5) Магниты 3 и 2 на фотографии 2 приближены друг к другу разноимёнными полюсами.
Картина силовых линий на фотографии 2 показывает притяжение между магнитами, что происходит между разноимёнными полюсами. Следовательно, это утверждение является верным.

Таким образом, два утверждения, которые соответствуют результатам анализа полученных фотографий, — это 3 и 5.

Ответ: 35.
