Условие.

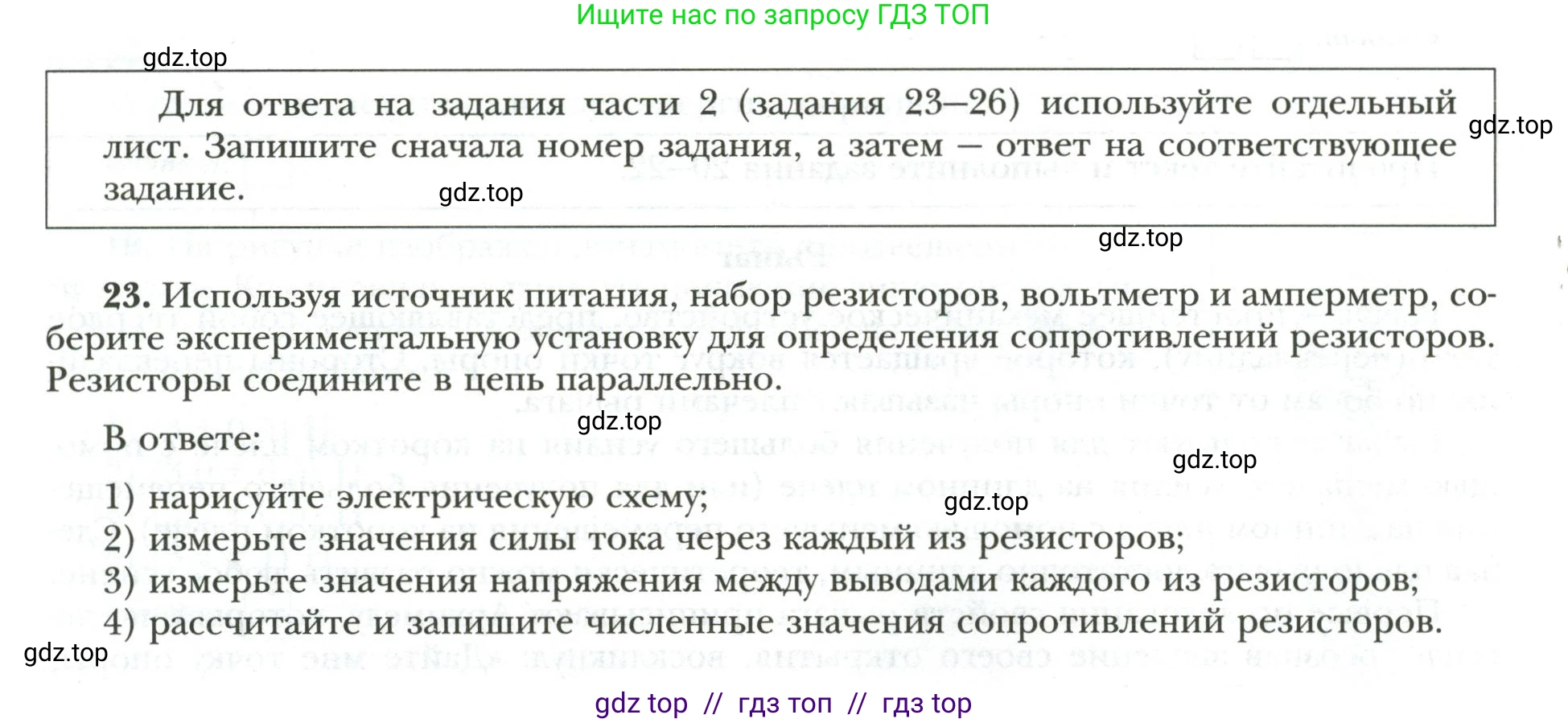

Для ответа на задания части 2 (задания 23–26) используйте отдельный лист. Запишите сначала номер задания, а затем – ответ на соответствующее задание.

23. Используя источник питания, набор резисторов, вольтметр и амперметр, соберите экспериментальную установку для определения сопротивлений резисторов. Резисторы соедините в цепь параллельно.

В ответе:

1) нарисуйте электрическую схему;

2) измерьте значения силы тока через каждый из резисторов;

3) измерьте значения напряжения между выводами каждого из резисторов;

4) рассчитайте и запишите численные значения сопротивлений резисторов.

Решение.

1) нарисуйте электрическую схему

Собираем электрическую цепь, состоящую из источника питания, двух параллельно соединенных резисторов $R_1$ и $R_2$. Для измерения силы тока в каждой ветви поочередно включаем в них амперметр. Для измерения напряжения на резисторах подключаем вольтметр параллельно им.

На схеме показано положение амперметра для измерения силы тока $I_1$ через резистор $R_1$. Для измерения силы тока $I_2$ через резистор $R_2$ амперметр следует включить в разрыв цепи последовательно с резистором $R_2$.

2) измерьте значения силы тока через каждый из резисторов;

Для измерения силы тока через первый резистор $R_1$ включаем амперметр в цепь последовательно с ним. Замыкаем цепь и записываем показания амперметра $I_1$.

Затем размыкаем цепь, переносим амперметр в ветвь со вторым резистором $R_2$, включая его последовательно. Замыкаем цепь и записываем показания амперметра $I_2$.

Примерные результаты измерений:

$I_1 = 0.4 \, \text{А}$

$I_2 = 0.2 \, \text{А}$

Ответ: $I_1 = 0.4 \, \text{А}$; $I_2 = 0.2 \, \text{А}$.

3) измерьте значения напряжения между выводами каждого из резисторов;

Подключаем вольтметр параллельно выводам первого резистора $R_1$ и измеряем напряжение $U_1$.

Поскольку резисторы соединены параллельно, напряжение на их выводах одинаково. Для проверки можно подключить вольтметр параллельно второму резистору $R_2$ и измерить напряжение $U_2$.

Примерные результаты измерений:

$U_1 = 4.0 \, \text{В}$

$U_2 = 4.0 \, \text{В}$

Ответ: $U_1 = 4.0 \, \text{В}$; $U_2 = 4.0 \, \text{В}$.

4) рассчитайте и запишите численные значения сопротивлений резисторов.

Дано:

$I_1 = 0.4 \, \text{А}$

$I_2 = 0.2 \, \text{А}$

$U_1 = 4.0 \, \text{В}$

$U_2 = 4.0 \, \text{В}$

Найти:

$R_1 - ?$

$R_2 - ?$

Решение:

Согласно закону Ома для участка цепи, сопротивление можно рассчитать по формуле:

$R = \frac{U}{I}$

Рассчитаем сопротивление первого резистора:

$R_1 = \frac{U_1}{I_1} = \frac{4.0 \, \text{В}}{0.4 \, \text{А}} = 10 \, \text{Ом}$

Рассчитаем сопротивление второго резистора:

$R_2 = \frac{U_2}{I_2} = \frac{4.0 \, \text{В}}{0.2 \, \text{А}} = 20 \, \text{Ом}$

Ответ: $R_1 = 10 \, \text{Ом}$; $R_2 = 20 \, \text{Ом}$.
