Глава 4. Колебания и волны. Параграф 30. Характеристики колебательного движения. Вопросы - номер 5, страница 129.

Условие.

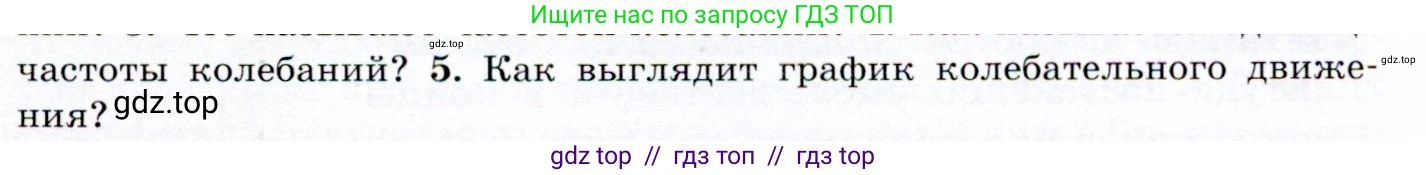

5. Как выглядит график колебательного движения?

Решение.

5. График колебательного движения — это графическое представление зависимости физической величины, совершающей колебания (например, смещения, скорости, силы тока), от времени. В наиболее важном и распространенном случае гармонических колебаний этот график представляет собой синусоиду или косинусоиду.

На таком графике по горизонтальной оси (оси абсцисс) обычно откладывают время $\text{t}$, а по вертикальной оси (оси ординат) — значение колеблющейся величины, например, смещение $\text{x}$ от положения равновесия.

График является периодической волнообразной кривой. Математически гармонические колебания описываются уравнением вида $x(t) = A \cdot \cos(\omega t + \phi_0)$, где $x(t)$ — смещение в момент времени $\text{t}$, $\text{A}$ — амплитуда (максимальное смещение от положения равновесия, на графике это пиковые значения кривой), $\omega$ — циклическая частота, а $\phi_0$ — начальная фаза.

Ключевые параметры движения можно определить по графику. Амплитуда $\text{A}$ — это максимальное по модулю значение на вертикальной оси. Период $\text{T}$ — это интервал времени, через который форма графика полностью повторяется, например, расстояние по горизонтальной оси между двумя соседними максимумами (гребнями) кривой. Период и циклическая частота связаны соотношением $T = 2\pi/\omega$.

Таким образом, график колебательного движения — это синусоидальная кривая, симметрично колеблющаяся относительно оси времени (положения равновесия), которая наглядно демонстрирует периодичность процесса, его амплитуду и фазу.

Ответ: График колебательного движения представляет собой волнообразную кривую, чаще всего синусоиду или косинусоиду, которая показывает зависимость смещения (или другой колеблющейся величины) от времени. Основными характеристиками, видимыми на графике, являются амплитуда (максимальное отклонение от оси времени) и период (длительность одного полного колебания).
