Глава 3. Магнитное поле. Параграф 18. Сторонние силы. Задания и упражнения - номер 1, страница 106.

Условие.

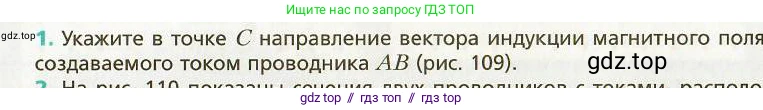

1. Укажите в точке C направление вектора индукции магнитного поля создаваемого током проводника $\text{AB}$ (рис. 109).

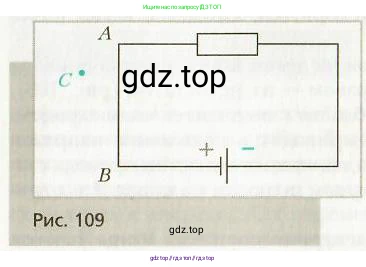

Рис. 109

Решение.

Решение

Чтобы определить направление вектора индукции магнитного поля в точке C, создаваемого током в проводнике AB, необходимо выполнить следующие шаги:

1. Определить направление электрического тока в проводнике AB. Согласно общепринятому соглашению, направление тока в электрической цепи совпадает с направлением движения положительных зарядов, то есть от положительного полюса источника тока к отрицательному. На схеме (рис. 109) показан источник тока, где длинная черта обозначает положительный полюс (+), а короткая — отрицательный (–). Следовательно, ток в проводнике AB течет вверх, от точки B к точке A.

2. Воспользоваться правилом правой руки для определения направления линий магнитной индукции вокруг прямого проводника с током. Правило гласит: если расположить большой палец правой руки по направлению тока в проводнике, то четыре согнутых пальца, обхватывающие проводник, укажут направление линий вектора магнитной индукции.

Применим это правило к проводнику AB. Направим большой палец правой руки вверх (по направлению тока от B к A). Точка C находится слева от проводника. В этой области согнутые пальцы правой руки будут выходить из плоскости рисунка и будут направлены на нас (на наблюдателя).

Следовательно, вектор индукции магнитного поля $\vec{B}$ в точке C направлен перпендикулярно плоскости рисунка, на наблюдателя.

Ответ: Вектор индукции магнитного поля в точке C направлен перпендикулярно плоскости рисунка на наблюдателя.
