Номер 5, страница 106 - гдз по физике 9 класс учебник Хижнякова, Синявина

Глава 3. Магнитное поле. Параграф 18. Сторонние силы. Задания и упражнения - номер 5, страница 106.

Условие.

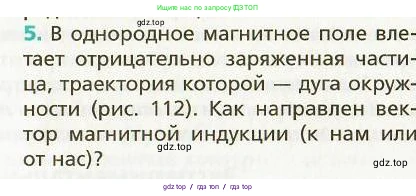

5. В однородное магнитное поле влетает отрицательно заряженная частица, траектория которой — дуга окружности (рис. 112). Как направлен вектор магнитной индукции (к нам или от нас)?

Рис. 112

Решение.

Решение

На заряженную частицу, движущуюся в магнитном поле, действует сила Лоренца. Направление этой силы определяется по правилу левой руки. Так как в задаче частица заряжена отрицательно ($q < 0$), для определения направления вектора магнитной индукции $ \vec{B} $ следует использовать правило левой руки для отрицательного заряда.

Расположим левую руку так, чтобы четыре вытянутых пальца были сонаправлены с вектором скорости частицы $ \vec{v} $, то есть горизонтально вправо. Большой палец, отогнутый на 90°, направим по вектору силы Лоренца $ \vec{F_Л} $, то есть вертикально вверх. В этом положении ладонь будет обращена к наблюдателю. Вектор магнитной индукции $ \vec{B} $ входит в ладонь, следовательно, он направлен перпендикулярно плоскости рисунка от нас к наблюдателю (к нам).

Таким образом, вектор магнитной индукции $ \vec{B} $ направлен к нам.

Ответ: вектор магнитной индукции направлен к нам.
