Условие.

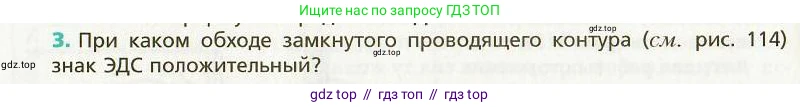

3. При каком обходе замкнутого проводящего контура (см. рис. 114) знак ЭДС положительный?

Рис. 114

Решение.

Решение

При расчете электрических цепей с использованием второго правила Кирхгофа (правила обхода контуров) необходимо выбрать направление обхода замкнутого контура. Знак электродвижущей силы (ЭДС) в уравнении для контура зависит от того, как это направление обхода соотносится с направлением самой ЭДС.

Принято следующее правило для определения знака ЭДС:

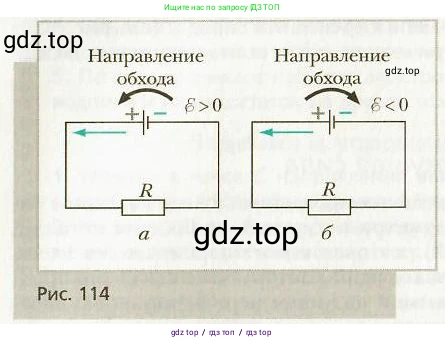

ЭДС ($ \mathscr{E} $) считается положительной, если при движении вдоль выбранного направления обхода контура источник тока проходится от отрицательного полюса (–) к положительному (+). В этом случае направление обхода совпадает с направлением действия сторонних сил внутри источника. Этот случай показан на рисунке а, где указано $ \mathscr{E} > 0 $.

ЭДС ($ \mathscr{E} $) считается отрицательной, если источник тока проходится от положительного полюса (+) к отрицательному (–). В этом случае направление обхода противоположно направлению действия сторонних сил. Этот случай показан на рисунке б, где указано $ \mathscr{E} < 0 $.

Таким образом, чтобы знак ЭДС был положительным, нужно выбрать такое направление обхода контура, при котором движение через источник будет происходить от его отрицательного полюса к положительному.

Ответ: Знак ЭДС положителен при таком обходе замкнутого проводящего контура, при котором внутри источника ЭДС направление обхода идет от отрицательного полюса к положительному (как показано на рис. 114, а).
