Глава 3. Магнитное поле. Параграф 18. Сторонние силы. Задания и упражнения - номер 3, страница 106.

Условие.

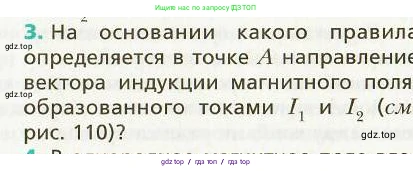

3. На основании какого правила определяется в точке $\text{A}$ направление вектора индукции магнитного поля, образованного токами $I_1$ и $I_2$ (см. рис. 110)?

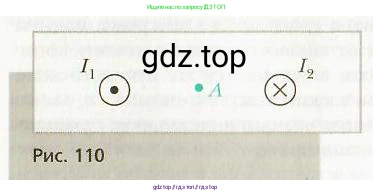

Рис. 110

Решение.

Решение

Направление вектора индукции магнитного поля, созданного каждым из проводников с током в точке А, определяется с помощью правила правой руки (или правила буравчика).

1. Чтобы определить направление вектора магнитной индукции $\vec{B_1}$, создаваемого током $I_1$ (направлен из плоскости рисунка, на наблюдателя), нужно мысленно обхватить проводник правой рукой так, чтобы большой палец был направлен по току $I_1$. Тогда согнутые пальцы укажут направление линий магнитной индукции. В точке А, расположенной справа от проводника, вектор $\vec{B_1}$ будет направлен вертикально вверх.

2. Аналогично, для тока $I_2$ (направлен в плоскость рисунка, от наблюдателя) большой палец правой руки направляем по току $I_2$. Согнутые пальцы будут указывать направление линий индукции по часовой стрелке. В точке А, расположенной слева от этого проводника, вектор магнитной индукции $\vec{B_2}$ также будет направлен вертикально вверх.

Поскольку в точке А существуют два магнитных поля, результирующий вектор индукции $\vec{B}$ определяется согласно принципу суперпозиции магнитных полей. Этот принцип гласит, что вектор индукции результирующего поля равен векторной сумме векторов индукции полей, создаваемых каждым током по отдельности:

$\vec{B} = \vec{B_1} + \vec{B_2}$

Так как оба вектора, $\vec{B_1}$ и $\vec{B_2}$, в точке А сонаправлены (оба направлены вверх), результирующий вектор $\vec{B}$ также будет направлен вверх.

Таким образом, для определения направления вектора индукции в точке А используются два фундаментальных правила.

Ответ: Направление вектора индукции магнитного поля в точке А определяется на основе правила правой руки (для нахождения направления поля от каждого из токов) и принципа суперпозиции полей (для нахождения результирующего вектора как векторной суммы полей от каждого тока).
