Глава 3. Магнитное поле. Параграф 18. Сторонние силы. Задания и упражнения - номер 2, страница 106.

Условие.

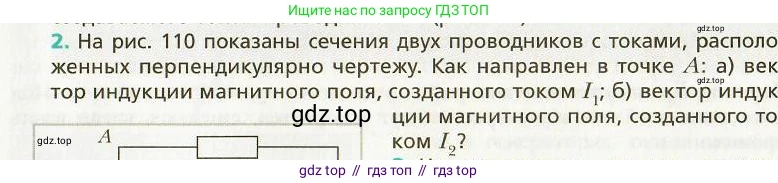

2. На рис. 110 показаны сечения двух проводников с токами, расположенных перпендикулярно чертежу. Как направлен в точке A:

а) вектор индукции магнитного поля, созданного током $I_1$;

б) вектор индукции магнитного поля, созданного током $I_2$?

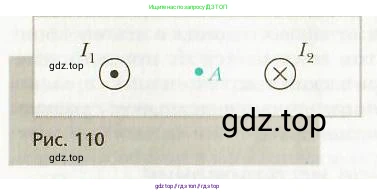

Рис. 110

Решение.

а) Для определения направления вектора магнитной индукции $\vec{B_1}$, созданного током $I_1$ в точке $\text{A}$, используется правило правой руки (или правило буравчика). Ток $I_1$ направлен перпендикулярно плоскости чертежа на наблюдателя (обозначен точкой). Согласно правилу правой руки, если направить большой палец по направлению тока, то четыре согнутых пальца укажут направление линий магнитной индукции. Для тока $I_1$ линии магнитной индукции будут направлены против часовой стрелки. Вектор магнитной индукции $\vec{B}$ в любой точке поля направлен по касательной к линии индукции. В точке $\text{A}$, которая расположена справа от проводника с током $I_1$, касательная к окружности (линии индукции) направлена вертикально вверх.
Ответ: Вектор индукции магнитного поля, созданного током $I_1$ в точке $\text{A}$, направлен вертикально вверх.

б) Аналогично, для определения направления вектора магнитной индукции $\vec{B_2}$, созданного током $I_2$ в точке $\text{A}$, применим правило правой руки. Ток $I_2$ направлен перпендикулярно плоскости чертежа от наблюдателя (обозначен крестиком). Направив большой палец правой руки по направлению тока $I_2$, увидим, что согнутые пальцы указывают направление линий магнитной индукции по часовой стрелке. Точка $\text{A}$ расположена слева от проводника с током $I_2$. Касательная к линии индукции в этой точке будет также направлена вертикально вверх.
Ответ: Вектор индукции магнитного поля, созданного током $I_2$ в точке $\text{A}$, направлен вертикально вверх.
