Глава 7. Построение изображений в зеркалах и линзах. Параграф 37. Построение изображений в плоских зеркалах. Вопросы - страница 193.

Условие.

Знакомство с техническими объектами

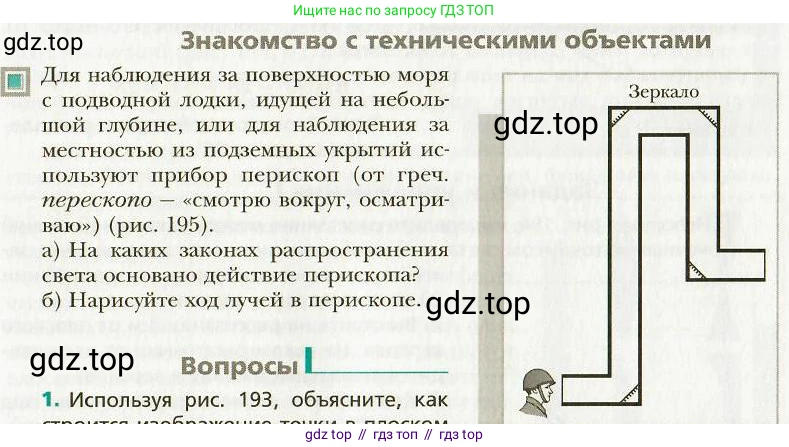

Для наблюдения за поверхностью моря с подводной лодки, идущей на небольшой глубине, или для наблюдения за местностью из подземных укрытий используют прибор перископ (от греч. перескопо – «смотрю вокруг, осматриваю») (рис. 195).

a) На каких законах распространения света основано действие перископа?

б) Нарисуйте ход лучей в перископе.

Решение.

а) На каких законах распространения света основано действие перископа?

Действие перископа основано на двух фундаментальных законах геометрической оптики:

1. Закон прямолинейного распространения света: в однородной прозрачной среде свет распространяется по прямым линиям. Именно поэтому между зеркалами луч движется по прямой.

2. Закон отражения света: падающий луч, отражённый луч и перпендикуляр к отражающей поверхности, восстановленный в точке падения луча, лежат в одной плоскости, причём угол падения $α$ равен углу отражения $β$ ($α = β$). Благодаря этому закону зеркала, установленные под определённым углом, могут изменять направление световых лучей нужным образом.

Ответ: Действие перископа основано на законах прямолинейного распространения и отражения света.

б) Нарисуйте ход лучей в перископе.

Ход лучей в перископе показан на схеме ниже. Световые лучи от наблюдаемого объекта (например, с поверхности) попадают в верхнее отверстие перископа и падают на первое зеркало, расположенное под углом $45^\circ$ к траектории луча. Согласно закону отражения, лучи отражаются от него и направляются вертикально вниз по трубе перископа. Достигнув второго зеркала, которое также расположено под углом $45^\circ$, лучи снова отражаются и выходят из нижнего отверстия перископа параллельно своему первоначальному направлению, попадая в глаз наблюдателя. Таким образом, наблюдатель может видеть объекты, находясь в укрытии.

Ответ: Ход лучей представлен на схеме, где свет от объекта последовательно отражается от двух параллельных зеркал, установленных под углом $45^\circ$, и попадает в глаз наблюдателя.
