Глава 3. Световые явления. Электромагнитные волны. Контрольная работа № 3. Вариант 2 - номер 3, страница 74.

Условие.

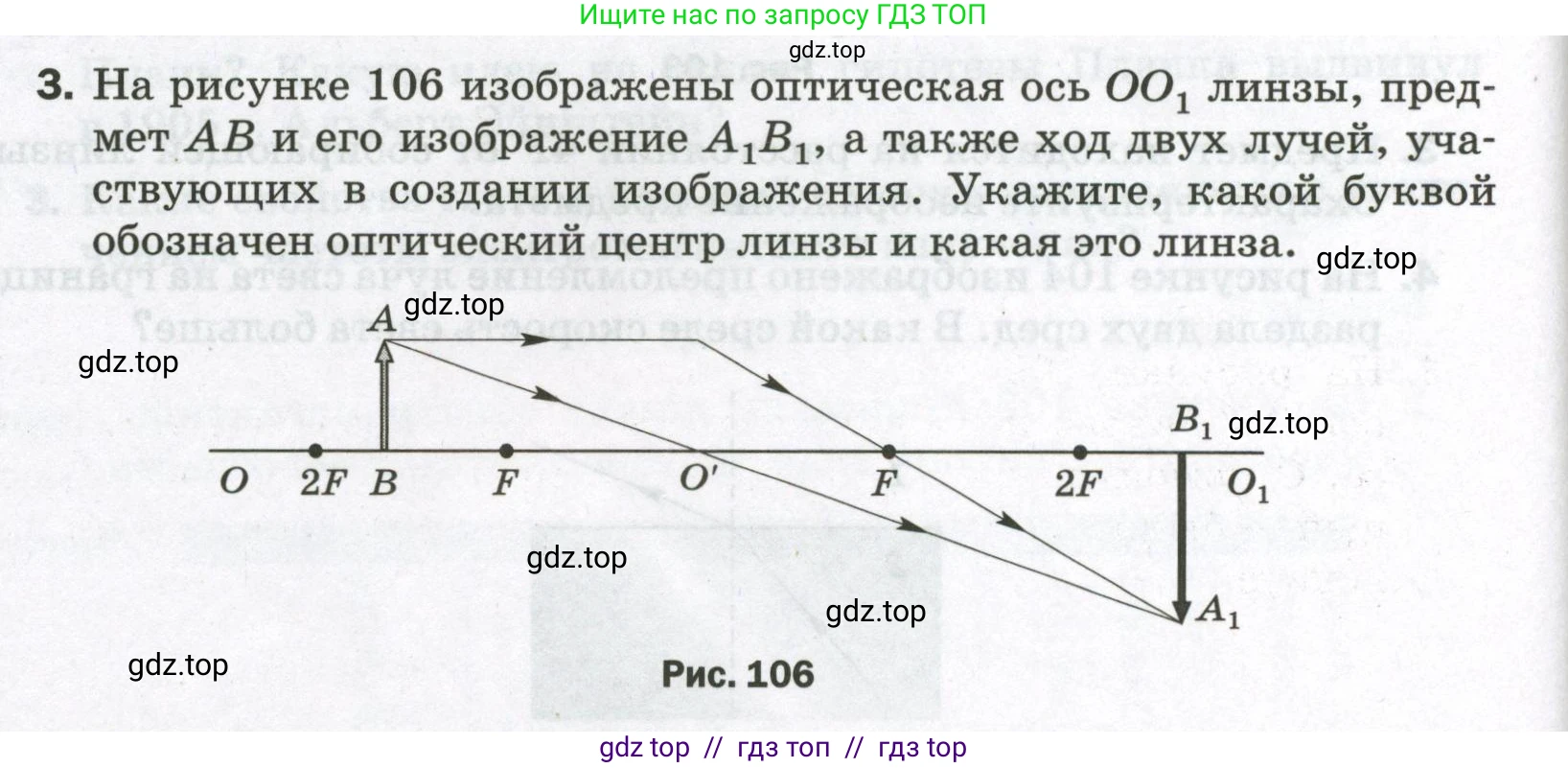

3. На рисунке 106 изображены оптическая ось $OO_1$ линзы, предмет $\text{AB}$ и его изображение $A_1B_1$, а также ход двух лучей, участвующих в создании изображения. Укажите, какой буквой обозначен оптический центр линзы и какая это линза.

Рис. 106

Решение.

Решение

Какой буквой обозначен оптический центр линзы

Оптическим центром линзы является точка, расположенная на главной оптической оси, при прохождении через которую лучи света не изменяют своего направления. На рисунке показан ход луча из точки А через точку O'. Этот луч не преломляется и продолжает идти прямолинейно до точки А₁. Следовательно, точка O' является оптическим центром линзы.

Ответ: Оптический центр линзы обозначен буквой O'.

Какая это линза

Из рисунка видно, что лучи света, исходящие из точки А предмета, после прохождения через линзу пересекаются в действительной точке А₁, образуя действительное изображение. Линзы, которые собирают лучи в одной точке, называются собирающими. Также характерным признаком собирающей линзы является то, что луч, идущий параллельно главной оптической оси, после преломления проходит через главный фокус F, что и показано на схеме.

Ответ: Это собирающая линза.
