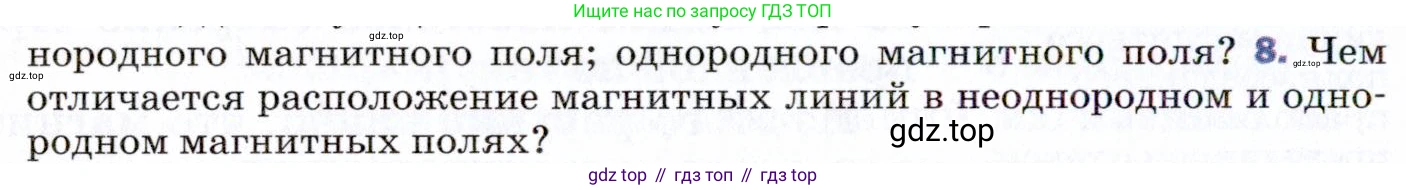

8. Чем отличается расположение магнитных линий в неоднородном и однородном магнитных полях?

Решение

Расположение магнитных линий является графическим способом представления магнитного поля. Основное отличие в расположении этих линий в однородном и неоднородном магнитных полях заключается в том, что они отражают постоянство или изменчивость характеристик поля в пространстве.

Однородное магнитное поле — это поле, в каждой точке которого вектор магнитной индукции $\vec{B}$ одинаков как по величине (модулю), так и по направлению. Следовательно, его магнитные линии:

• строго параллельны друг другу, так как направление вектора $\vec{B}$ не меняется;
• расположены с одинаковой густотой (на равном расстоянии друг от друга), так как модуль вектора $\vec{B}$ постоянен.

Таким образом, картина однородного магнитного поля — это система параллельных прямых линий, расположенных на равном расстоянии. Такое поле можно наблюдать, например, в центральной части длинного соленоида.

Неоднородное магнитное поле — это поле, в котором вектор магнитной индукции $\vec{B}$ изменяется от точки к точке. Может изменяться его модуль, направление или обе характеристики одновременно. Это отражается на расположении магнитных линий следующим образом:

• линии могут быть искривлены, что указывает на изменение направления поля;
• расстояние между линиями непостоянно: там, где поле сильнее, линии сгущаются (расположены ближе друг к другу), а там, где поле слабее, они становятся реже (расстояние между ними увеличивается).

Примерами источников неоднородного поля служат постоянный полосовой магнит, проводник с током или виток с током.

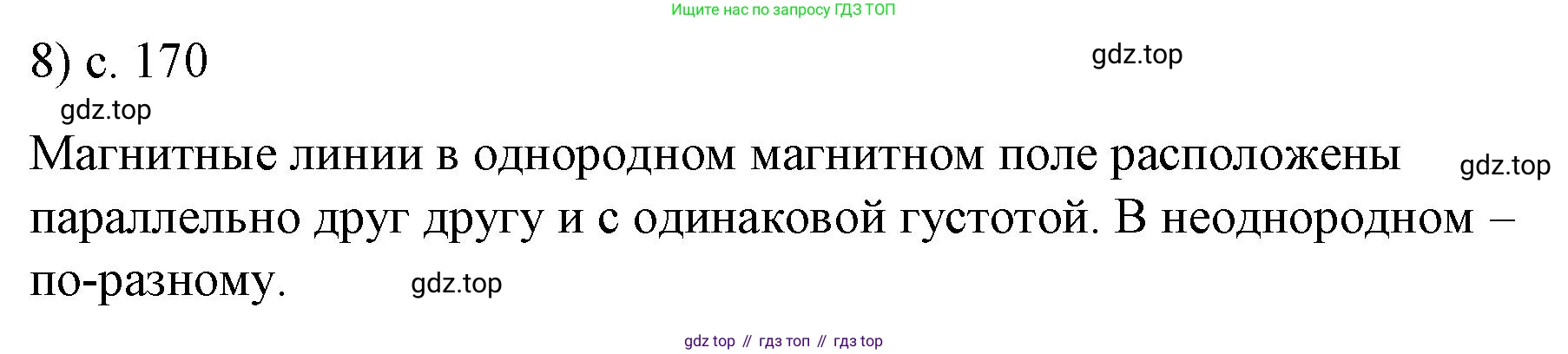

Ответ: В однородном магнитном поле магнитные линии параллельны друг другу, являются прямыми и расположены на одинаковом расстоянии, что говорит о постоянстве вектора магнитной индукции ($\vec{B}$) в пространстве. В неоднородном магнитном поле магнитные линии искривлены и/или их густота меняется (они расположены на разном расстоянии друг от друга), что показывает изменение вектора магнитной индукции по направлению и/или по модулю.
