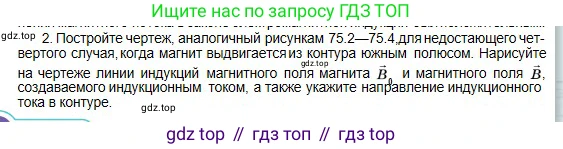

2. Постройте чертеж, аналогичный рисункам 75.2—75.4, для недостающего четвертого случая, когда магнит выдвигается из контура южным полюсом. Нарисуйте на чертеже линии индукций магнитного поля магнита $ \vec{B_0} $ и магнитного поля $ \vec{B} $, создаваемого индукционным током, а также укажите направление индукционного тока в контуре.

Решение

Это задача на применение правила Ленца, которое является следствием закона электромагнитной индукции. Правило Ленца гласит: индукционный ток, возникающий в замкнутом проводящем контуре, имеет такое направление, что созданное им магнитное поле противодействует изменению магнитного потока, которым этот ток был вызван.

Рассмотрим описанный случай по шагам:

1. Внешнее магнитное поле. Магнит выдвигается из контура южным полюсом (S). Линии магнитной индукции $\vec{B}_0$ постоянного магнита входят в его южный полюс. Следовательно, в плоскости контура вектор $\vec{B}_0$ направлен от контура к магниту.

2. Изменение магнитного потока. Поскольку магнит удаляется от контура, магнитное поле, создаваемое им, в области контура ослабевает. Это означает, что магнитный поток через контур, создаваемый полем $\vec{B}_0$, уменьшается.

3. Направление индукционного поля. Согласно правилу Ленца, индукционный ток создаст такое магнитное поле $\vec{B}$, которое будет стремиться скомпенсировать уменьшение потока. Для этого поле $\vec{B}$ должно быть направлено в ту же сторону, что и внешнее поле $\vec{B}_0$. Таким образом, вектор индукции $\vec{B}$ собственного магнитного поля контура будет направлен так же, как и $\vec{B}_0$ — от контура к магниту.

4. Направление индукционного тока. Зная направление вектора $\vec{B}$, мы можем определить направление индукционного тока $I_{ind}$ в контуре с помощью правила правой руки (или правила буравчика). Если расположить большой палец правой руки по направлению вектора $\vec{B}$ (от контура), то согнутые пальцы укажут направление тока в контуре. Если смотреть на контур со стороны удаляющегося магнита, то ток будет течь против часовой стрелки.

Чертёж будет выглядеть следующим образом:

Представьте себе горизонтально расположенное проводящее кольцо (контур). Над ним находится стержневой магнит, обращенный к кольцу южным полюсом (S). От магнита вверх идет стрелка, показывающая направление его движения (удаление от контура).

• Линии индукции поля магнита $\vec{B}_0$: это линии, которые выходят из северного полюса магнита (N, находится сверху) и входят в южный (S, находится внизу). В области контура эти линии направлены вертикально вверх, к южному полюсу магнита.

• Линии индукции поля тока $\vec{B}$: так как поток уменьшается, это поле будет направлено так же, как и поле магнита, то есть тоже вертикально вверх, чтобы "поддержать" убывающий поток.

• Направление индукционного тока $I_{ind}$: по правилу правой руки, если направить большой палец вверх (по направлению $\vec{B}$), то остальные пальцы, обхватывающие контур, покажут направление тока. Если смотреть на кольцо сверху, ток будет направлен против часовой стрелки.

Ответ: При выдвигании магнита из контура южным полюсом магнитный поток через контур уменьшается. Согласно правилу Ленца, индукционный ток создаст магнитное поле $\vec{B}$, направленное так же, как и поле магнита $\vec{B}_0$ (от контура к магниту), чтобы противодействовать уменьшению потока. Направление индукционного тока, определяемое по правилу правой руки, будет против часовой стрелки, если смотреть на контур со стороны магнита.
