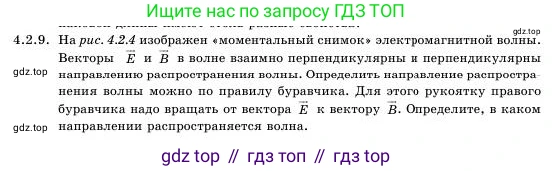

4.2.9. На рис. 4.2.4 изображен «моментальный снимок» электромагнитной волны. Векторы $\vec{E}$ и $\vec{B}$ в волне взаимно перпендикулярны и перпендикулярны направлению распространения волны. Определить направление распространения волны можно по правилу буравчика. Для этого рукоятку правого буравчика надо вращать от вектора $\vec{E}$ к вектору $\vec{B}$. Определите, в каком направлении распространяется волна.

Рис. 4.2.4

Дано:

На рисунке 4.2.4 изображен «моментальный снимок» электромагнитной волны. Вектор напряженности электрического поля $\vec{E}$ в начальной точке направлен вертикально вверх. Вектор магнитной индукции $\vec{B}$ в начальной точке направлен перпендикулярно вектору $\vec{E}$ и выходит из плоскости рисунка на наблюдателя. Векторы $\vec{E}$, $\vec{B}$ и направление распространения волны $\vec{n}$ образуют правую тройку векторов.

Найти:

Направление распространения волны.

Решение:

Направление распространения электромагнитной волны определяется по правилу правого буравчика (или правилу правой руки). Как указано в условии, для этого необходимо вращать рукоятку правого буравчика по кратчайшему пути от вектора напряженности электрического поля $\vec{E}$ к вектору магнитной индукции $\vec{B}$. Направление поступательного движения буравчика совпадет с направлением распространения волны.

На рисунке вектор $\vec{E}$ направлен вверх, а вектор $\vec{B}$ — из плоскости чертежа на нас. Мысленно расположим правый буравчик так, чтобы его ось была перпендикулярна плоскости, образованной векторами $\vec{E}$ и $\vec{B}$. Начнем вращать рукоятку буравчика от направления вектора $\vec{E}$ (вверх) к направлению вектора $\vec{B}$ (на нас). Это вращение будет происходить против часовой стрелки, если смотреть на плоскость $(\vec{E}, \vec{B})$ справа. Согласно правилу правого буравчика, его поступательное движение будет направлено влево.

Таким образом, электромагнитная волна распространяется влево. На рисунке ось $\vec{n}$ направлена вправо, следовательно, волна распространяется в направлении, противоположном направлению оси $\vec{n}$.

Ответ: Волна распространяется влево, в направлении, противоположном вектору $\vec{n}$.
