Условие.

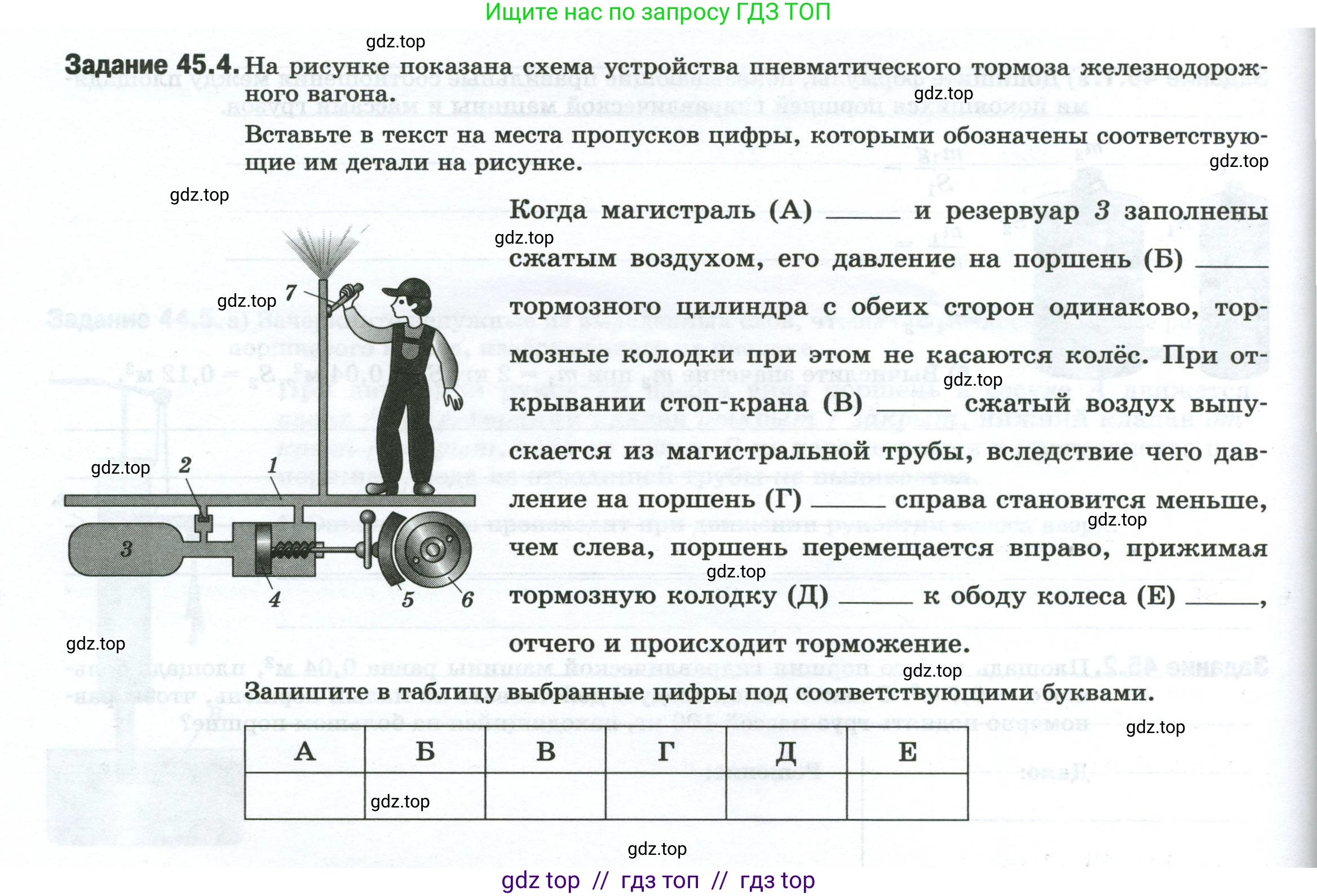

Задание 45.4. На рисунке показана схема устройства пневматического тормоза железнодорожного вагона.

Вставьте в текст на места пропусков цифры, которыми обозначены соответствующие им детали на рисунке.

Когда магистраль (А) _____ и резервуар 3 заполнены сжатым воздухом, его давление на поршень (Б) _____ тормозного цилиндра с обеих сторон одинаково, тормозные колодки при этом не касаются колёс. При открывании стоп-крана (В) _____ сжатый воздух выпускается из магистральной трубы, вследствие чего давление на поршень (Г) _____ справа становится меньше, чем слева, поршень перемещается вправо, прижимая тормозную колодку (Д) _____ к ободу колеса (Е) _____, отчего и происходит торможение.

Запишите в таблицу выбранные цифры под соответствующими буквами.

А	Б	В	Г	Д	Е

Решение.

Решение

Для выполнения задания необходимо сопоставить элементы пневматического тормоза, обозначенные на схеме цифрами, с их упоминанием в тексте.

А

В тексте говорится: "Когда магистраль (А) ___ и резервуар 3 заполнены сжатым воздухом...". Магистраль — это основной трубопровод, по которому подаётся сжатый воздух. На схеме он обозначен цифрой 1.

Ответ: 1

Б

В тексте: "...его давление на поршень (Б) ___ тормозного цилиндра с обеих сторон одинаково...". Поршень является основной частью тормозного цилиндра. Весь узел тормозного цилиндра на схеме обозначен цифрой 4.

Ответ: 4

В

В тексте: "При открывании стоп-крана (В) ___ сжатый воздух выпускается из магистральной трубы...". Стоп-кран, который используется для экстренного торможения (выпуска воздуха), на схеме обозначен цифрой 7.

Ответ: 7

Г

В тексте: "...вследствие чего давление на поршень (Г) ___ справа становится меньше, чем слева...". Здесь снова речь идёт о поршне, который является частью тормозного цилиндра, обозначенного цифрой 4.

Ответ: 4

Д

В тексте: "...поршень перемещается вправо, прижимая тормозную колодку (Д) ___ к ободу колеса...". Деталь, которая непосредственно прижимается к колесу для создания трения, — это тормозная колодка. На схеме она обозначена цифрой 5.

Ответ: 5

Е

В тексте: "...к ободу колеса (Е) ___, отчего и происходит торможение.". Тормозная колодка прижимается к колесу, которое на схеме обозначено цифрой 6.

Ответ: 6

Запишем найденные цифры в таблицу:

А	Б	В	Г	Д	Е
1	4	7	4	5	6
