Номер 44.5, страница 70 - гдз по физике 7 класс рабочая тетрадь Ханнанова, Ханнанов

Давление газов и жидкостей - номер 44.5, страница 70.

Условие.

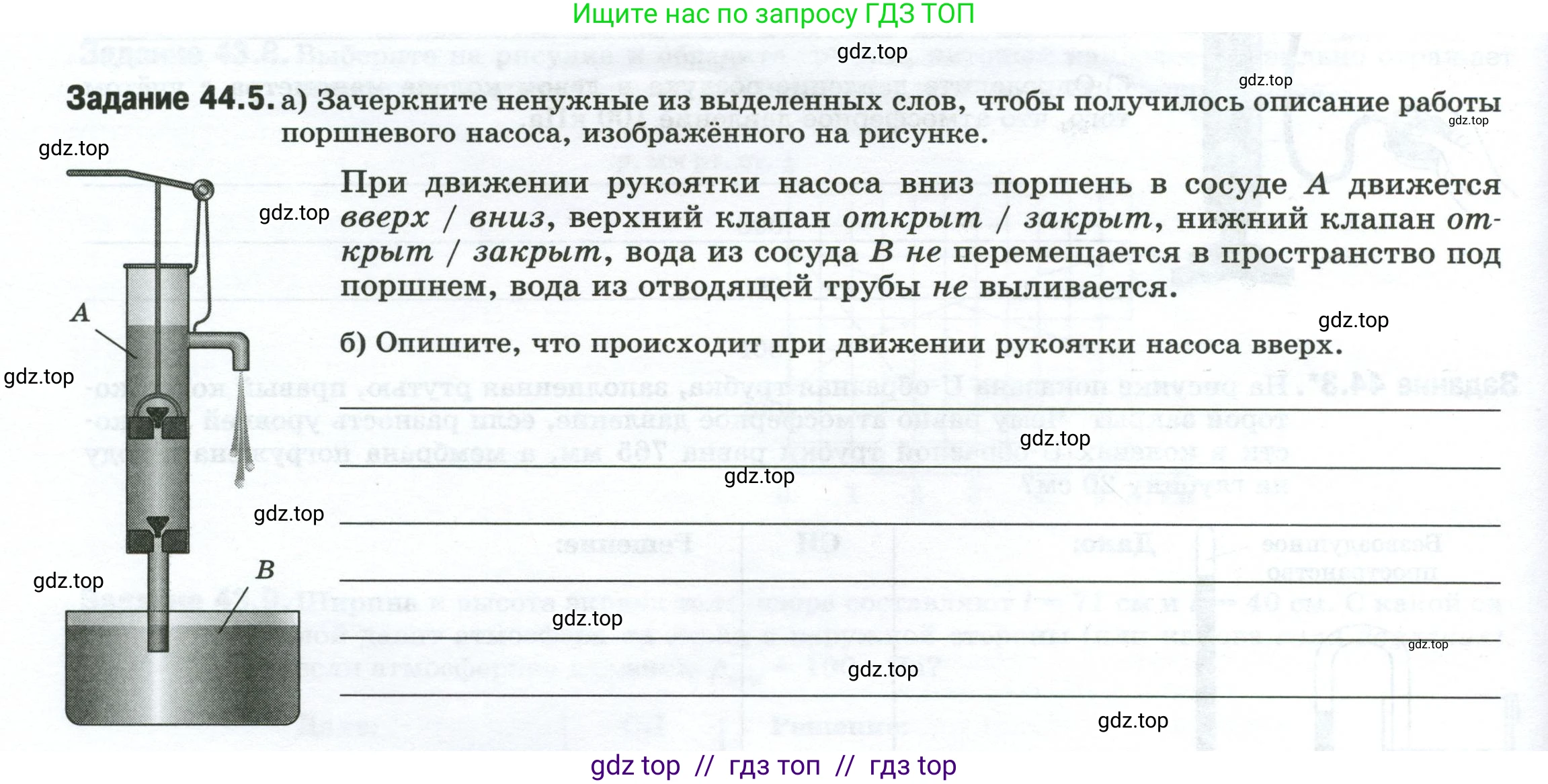

Задание 44.5. а) Зачеркните ненужные из выделенных слов, чтобы получилось описание работы поршневого насоса, изображённого на рисунке.

При движении рукоятки насоса вниз поршень в сосуде A движется вверх / вниз, верхний клапан открыт / закрыт, нижний клапан открыт / закрыт, вода из сосуда B не перемещается / перемещается в пространство под поршнем, вода из отводящей трубы не выливается / выливается.

б) Опишите, что происходит при движении рукоятки насоса вверх.

Решение.

а) При движении рукоятки насоса вниз поршень в сосуде А движется вниз, верхний клапан открыт, нижний клапан закрыт. В этом случае, как и указано в условии, вода из сосуда В не перемещается в пространство под поршнем, так как нижний клапан закрыт, и вода из отводящей трубы не выливается. Вместо этого вода, находящаяся под поршнем, под его давлением перетекает через открытый верхний клапан в пространство над поршнем.

Ответ: При движении рукоятки насоса вниз поршень в сосуде А движется вниз, верхний клапан открыт, нижний клапан закрыт, вода из сосуда В не перемещается в пространство под поршнем, вода из отводящей трубы не выливается.

б) При движении рукоятки насоса вверх поршень в сосуде А также движется вверх. Это движение вызывает два одновременных процесса:
1. В пространстве под поршнем создаётся разрежение (давление падает). Атмосферное давление, действующее на поверхность воды в сосуде B, становится больше, чем давление под поршнем. Эта разница давлений заставляет воду подниматься в цилиндр через нижний клапан, который при этом открывается.
2. Поршень давит на столб воды, находящийся над ним. Это давление закрывает верхний клапан (в самом поршне) и выталкивает воду через боковую отводящую трубу.
Таким образом, при движении рукоятки вверх происходит одновременно забор воды из источника и ее подача из насоса.

Ответ: При движении рукоятки насоса вверх поршень движется вверх. Под поршнем создается пониженное давление, из-за чего открывается нижний клапан, и вода из сосуда B поступает в цилиндр. Одновременно вода, находящаяся над поршнем, выталкивается через отводящую трубу, так как верхний клапан в этот момент закрыт.
