Условие.

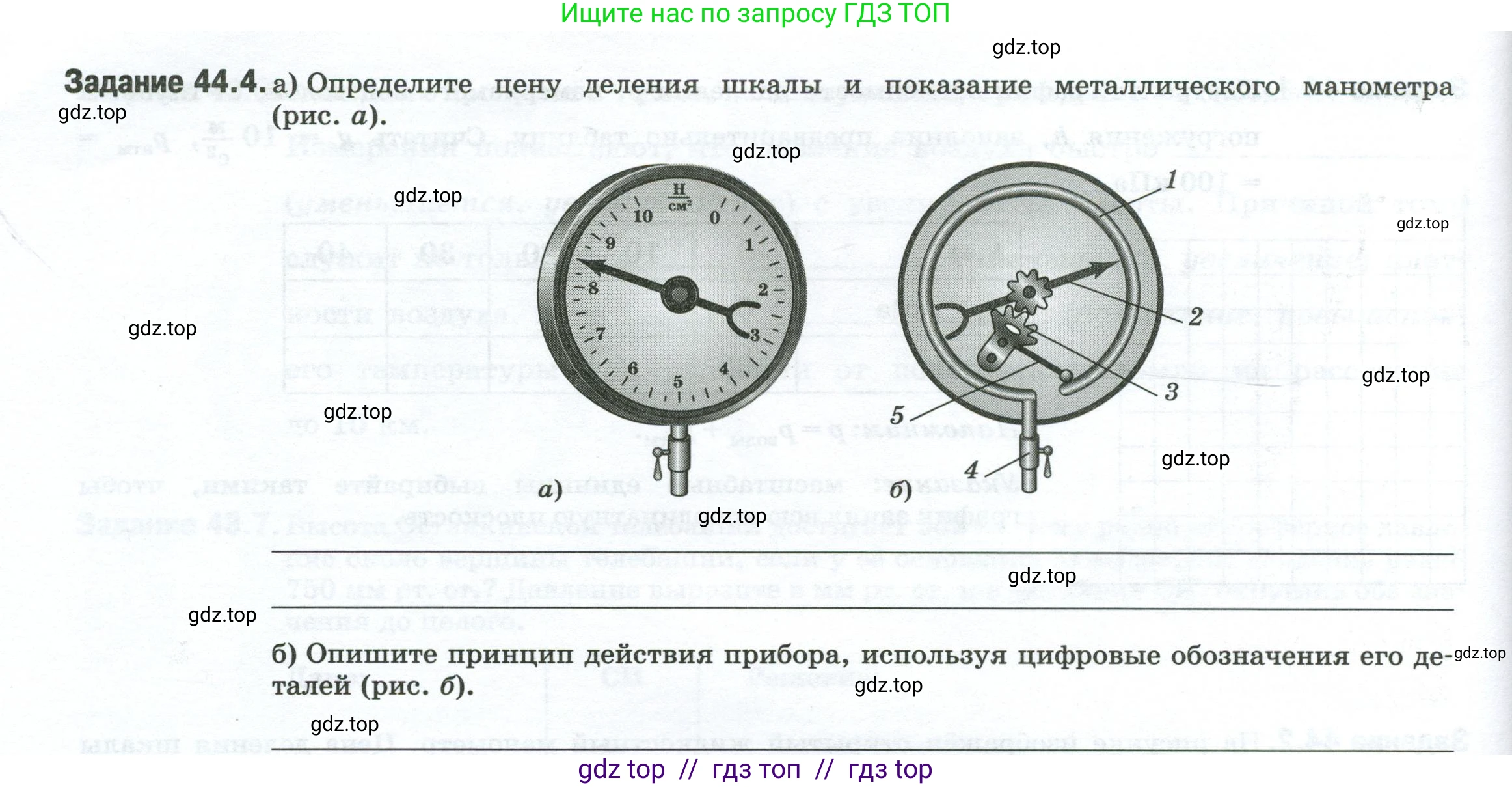

Задание 44.4. а) Определите цену деления шкалы и показание металлического манометра (рис. а).

б) Опишите принцип действия прибора, используя цифровые обозначения его деталей (рис. б).

Решение.

а) Определите цену деления шкалы и показание металлического манометра (рис. а).

Решение

Для того чтобы определить цену деления шкалы прибора, необходимо найти разность значений двух соседних оцифрованных штрихов и разделить её на количество делений (промежутков) между ними.

Возьмем, к примеру, значения 1 и 2 на шкале. Разность между ними составляет $2 - 1 = 1 \text{ Н/см²}$.

Между этими штрихами находится 5 делений.

Следовательно, цена деления (ЦД) будет равна:

$ЦД = \frac{1 \text{ Н/см²}}{5} = 0.2 \text{ Н/см²}$.

Теперь определим показание манометра. Стрелка прибора находится между отметками 8 и 9. Она указывает на четвертый штрих после цифры 8.

Показание манометра (P) рассчитывается как значение ближайшего предыдущего оцифрованного штриха плюс произведение количества делений после него на цену деления:

$P = 8 \text{ Н/см²} + 4 \times 0.2 \text{ Н/см²} = 8 \text{ Н/см²} + 0.8 \text{ Н/см²} = 8.8 \text{ Н/см²}$.

Ответ: Цена деления шкалы манометра составляет $0.2 \text{ Н/см²}$. Показание манометра равно $8.8 \text{ Н/см²}$.

б) Опишите принцип действия прибора, используя цифровые обозначения его деталей (рис. б).

Решение

Принцип действия металлического манометра основан на зависимости деформации упругого чувствительного элемента от измеряемого давления.

Измеряемая среда (газ или жидкость) подается в манометр через входной патрубок (4). Далее она поступает в изогнутую полую металлическую трубку (5), которая является основным чувствительным элементом. Один конец трубки (5) жестко закреплен и соединен с патрубком (4), а другой конец запаян и может свободно перемещаться.

Под действием избыточного давления внутри трубки (5) она стремится распрямиться, что приводит к перемещению её свободного конца. Это перемещение через передаточный механизм (3), состоящий из рычагов и зубчатой передачи, преобразуется во вращательное движение стрелки (2).

Стрелка (2), в свою очередь, перемещается вдоль шкалы (1), на которой нанесены деления, соответствующие определенным значениям давления. Чем выше давление, тем сильнее распрямляется трубка (5) и на больший угол поворачивается стрелка (2).

Ответ: Газ или жидкость поступает через патрубок (4) в согнутую металлическую трубку (5). Под действием давления трубка (5) деформируется (распрямляется), и её свободный конец смещается. Это движение с помощью передаточного механизма (3) приводит во вращение стрелку (2), которая указывает на шкале (1) величину измеряемого давления.
