55.8 [1366] Начертите схему цепи, состоящей из четырёх последовательно соединённых элементов питания и параллельно подключённых к ним трёх ламп, каждая из которых со своим выключателем.

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Для решения данной задачи необходимо начертить принципиальную электрическую схему, которая соответствует заданным условиям. Схема должна включать в себя следующие компоненты, соединенные определенным образом:

• Источник тока: четыре элемента питания, соединенные последовательно.
• Потребители (нагрузка): три лампы, подключенные параллельно к источнику тока.
• Элементы управления: три выключателя, по одному для каждой лампы, включенные в цепь соответствующей лампы.

Процесс построения схемы можно разбить на несколько этапов:

1. Изображение источника питания. Четыре элемента питания соединяются последовательно. Это значит, что положительный полюс (+) одного элемента соединяется с отрицательным полюсом (–) следующего. На схемах элемент питания условно обозначается двумя параллельными линиями: длинная и тонкая представляет положительный полюс, а короткая и толстая — отрицательный. В результате такого соединения образуется батарея элементов с общим напряжением, равным сумме напряжений всех четырех элементов.
2. Изображение нагрузки. Три лампы подключаются параллельно. Это означает, что все три ветви цепи, содержащие лампы, подключаются к одним и тем же двум точкам — клеммам (полюсам) источника питания. При параллельном соединении напряжение на каждой лампе будет одинаковым и равным напряжению на клеммах источника.
3. Изображение элементов управления. Каждая лампа должна иметь возможность включаться и выключаться независимо от других. Для этого в каждую параллельную ветвь последовательно с лампой устанавливается свой выключатель (ключ). Выключатель позволяет замыкать и размыкать цепь в данной ветви. Лампа на схемах обычно изображается в виде круга с крестом внутри, а выключатель — в виде разрыва цепи с подвижным контактом.

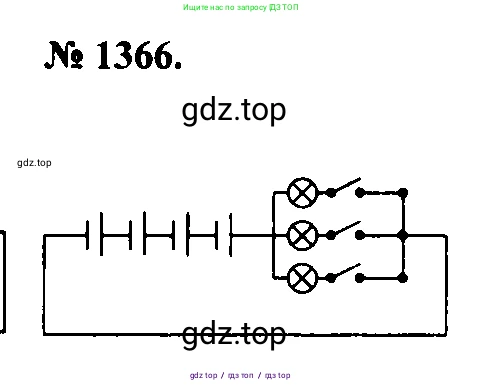

Ниже представлена электрическая схема, собранная в соответствии с этими правилами.

Ответ:

Принципиальная электрическая схема, удовлетворяющая условиям задачи, представлена на рисунке выше. Она включает батарею из четырех последовательно соединенных элементов питания, к которой параллельно подключены три ветви. Каждая ветвь содержит лампу (Л1, Л2, Л3) и последовательно соединенный с ней выключатель (K1, K2, K3).
