Условие.

55.6 [1364] Начертите схему установки, состоящей из аккумулятора и двух звонков, у каждого из которых своя кнопка.

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Решение

Чтобы каждый звонок работал независимо от другого при нажатии на свою кнопку, их необходимо подключить параллельно к источнику тока (аккумулятору). Каждая параллельная ветвь цепи должна содержать последовательно соединенные кнопку и звонок.

Такая схема гарантирует, что при замыкании цепи одной кнопкой ток потечет только через соответствующую ей ветвь, активируя только один звонок. Второй звонок останется неактивным, так как его цепь будет разомкнута.

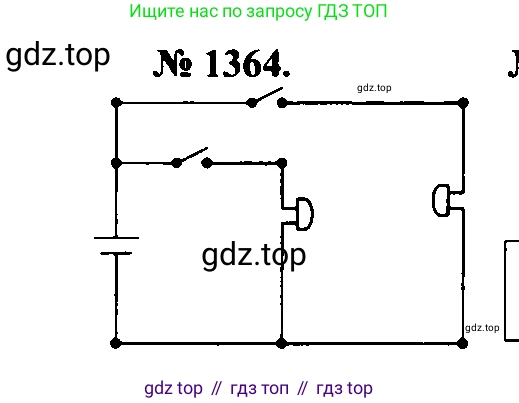

Принципиальная электрическая схема установки показана ниже:

На схеме приняты следующие условные обозначения: Кн1, Кн2 – кнопки; Зв1, Зв2 – электрические звонки; символ из нескольких длинных и коротких черточек – аккумулятор (источник ЭДС), где длинная черта обозначает положительный полюс (+), а короткая – отрицательный (-).

Ответ:

Для независимой работы каждого звонка от своей кнопки следует использовать схему с параллельным подключением. Две ветви, каждая из которых содержит последовательно соединенные кнопку и звонок, подключаются к аккумулятору. Принципиальная схема такой установки представлена в решении.
