Глава 7. Электрические явления. Параграф 55. Параллельное соединение проводников - номер 55.7, страница 196.

Условие.

55.7 [1365] Начертите схему следующей установки: три последовательно соединенных элемента питают током две параллельно соединенные электрические лампы так, что у каждой лампы свой выключатель.

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

55.7 [1365]

Решение

Для того чтобы начертить схему установки, необходимо правильно изобразить соединение ее элементов: источника тока, двух ламп и двух выключателей, согласно условиям задачи.

• Источник тока: состоит из трех последовательно соединенных гальванических элементов. При последовательном соединении положительный полюс одного элемента соединяется с отрицательным полюсом следующего. На схеме это изображается как цепочка из трех символов гальванического элемента.
• Потребители тока: две электрические лампы соединены параллельно. Это означает, что обе лампы подключены к двум одним и тем же точкам (узлам) цепи, образуя две параллельные ветви. Напряжение на обеих лампах будет одинаковым.
• Устройства управления: у каждой лампы свой выключатель. Чтобы управлять каждой лампой независимо, выключатель должен быть включен в ту же ветвь, что и "cвоя" лампа, то есть последовательно с ней.

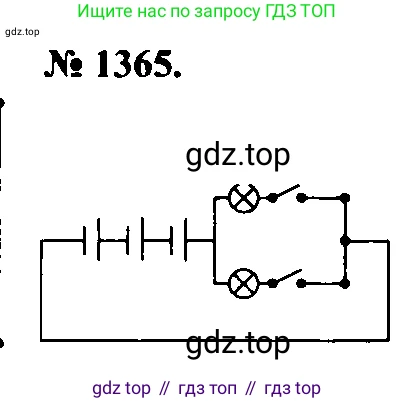

Принципиальная электрическая схема, соответствующая описанной установке, представлена на рисунке ниже.

Ответ: Принципиальная электрическая схема, удовлетворяющая условиям задачи, представлена на рисунке выше. Она включает в себя источник тока из трёх последовательно соединённых элементов, питающий две параллельные ветви, в каждой из которых последовательно установлены выключатель и лампа.
