Условие.

55.13 [1371] На рисунке VII-66 показаны батарея А, два звонка В и С и два выключателя b и с. Начертите, как они должны быть соединены проводами, чтобы выключатель b управлял звонком В, а выключатель с — звонком С.

Рис. VII-66

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Решение

Для того чтобы выключатель b управлял только звонком B, а выключатель c — только звонком C, необходимо собрать электрическую цепь, в которой эти два контура работают независимо друг от друга. Это достигается с помощью параллельного соединения.

Нужно создать две отдельные электрические ветви, которые питаются от одного общего источника — батареи A. Каждая ветвь будет содержать выключатель и соответствующий ему звонок, соединенные последовательно. Первая ветвь будет состоять из выключателя b и звонка B, а вторая — из выключателя c и звонка C.

Эти две ветви подключаются параллельно к клеммам батареи A. Это означает, что один полюс батареи (например, положительный «+») подключается к одному из контактов каждого выключателя. Другой контакт каждого выключателя соединяется с соответствующим звонком (выключатель b со звонком B, а выключатель c со звонком C). Наконец, оставшиеся контакты обоих звонков соединяются вместе и подключаются к другому полюсу батареи (отрицательному «-»).

При такой схеме замыкание выключателя b приведет к протеканию тока только через звонок B, и он зазвенит. Цепь со звонком C останется разомкнутой, и он работать не будет. Аналогично, при замыкании выключателя c зазвенит только звонок C.

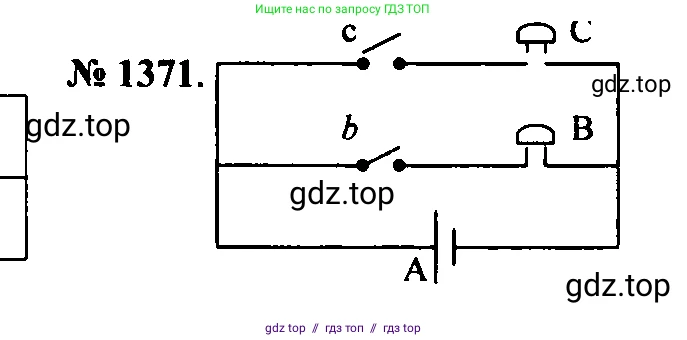

Схема соединений проводов показана на рисунке ниже.

Ответ:

Необходимо собрать цепь с параллельным соединением. Создаются две ветви: первая ветвь состоит из последовательно соединенных выключателя b и звонка B; вторая ветвь — из последовательно соединенных выключателя c и звонка C. Обе ветви подключаются параллельно к клеммам батареи A, как показано на схеме.
