Глава 7. Электрические явления. Параграф 55. Параллельное соединение проводников - номер 55.9, страница 196.

Условие.

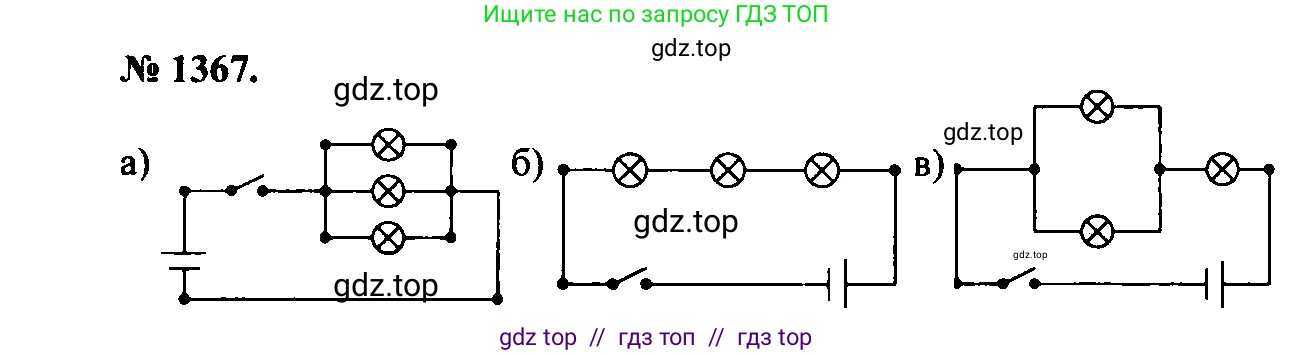

55.9 [1367] На панели укреплены три патрона с электрическими лампами. Начертите схему соединения ламп между собой и между полюсами источника тока так, чтобы лампы были соединены:

параллельно;

последовательно;

две параллельно, а третья последовательно с ними.

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

параллельно;

При параллельном соединении все три лампы подключаются к полюсам источника тока так, что они оказываются под одним и тем же напряжением. Начала всех проводников, идущих к лампам, соединяются в одной точке (подключенной к одному полюсу источника), а концы — в другой точке (подключенной к другому полюсу).

Ответ: Схема параллельного соединения трёх ламп представлена на рисунке выше.

последовательно;

При последовательном соединении лампы включаются в цепь одна за другой, образуя единый неразветвленный контур. Ток, протекающий через каждую лампу, одинаков, а общее напряжение распределяется между ними.

Ответ: Схема последовательного соединения трёх ламп представлена на рисунке выше.

две параллельно, а третья последовательно с ними.

При таком смешанном соединении две лампы соединяются параллельно друг другу. Затем этот участок цепи, состоящий из двух параллельных ламп, соединяется последовательно с третьей лампой.

Ответ: Схема смешанного соединения, где две лампы соединены параллельно, а третья последовательно с ними, представлена на рисунке выше.
