Номер 55.5, страница 194 - гдз по физике 7-9 класс сборник задач Лукашик, Иванова

Глава 7. Электрические явления. Параграф 55. Параллельное соединение проводников - номер 55.5, страница 194.

Условие.

55.5 [1363] Начертите схемы установок, показанных на рисунке

VII-64.

Рис. VII-64

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

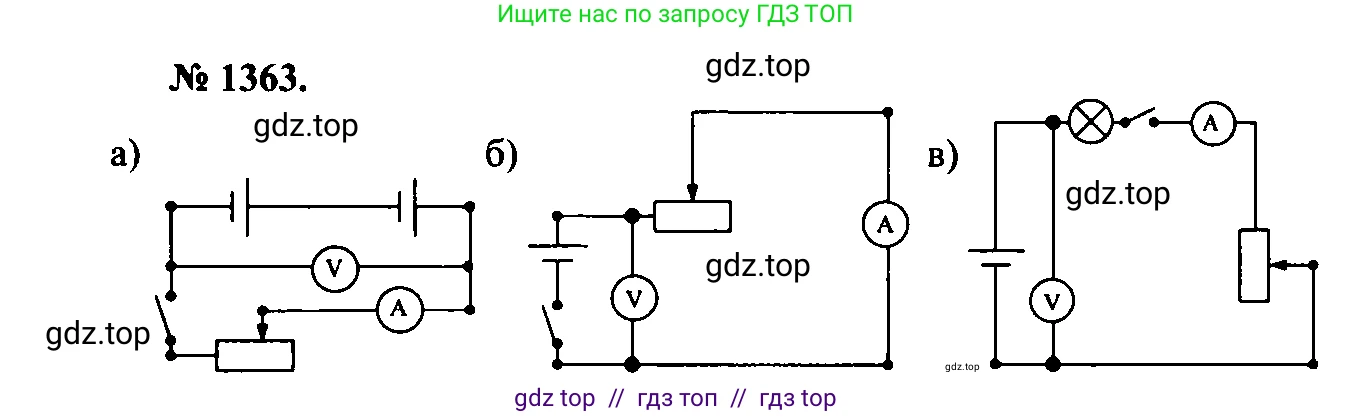

а) Решение

В данной установке собрана электрическая цепь, состоящая из источника тока, ключа, амперметра и реостата, соединенных последовательно. Вольтметр подключен параллельно реостату для измерения напряжения на нем. Положительная клемма источника тока соединена с ключом, далее с амперметром, затем с одним из крайних контактов реостата. Скользящий контакт реостата соединен с отрицательной клеммой источника. Вольтметр своими клеммами подключен к выводам реостата (к крайнему контакту и скользящему контакту).

Ответ:

б) Решение

В этой цепи последовательно соединены источник тока, реостат, амперметр, лампа накаливания и ключ. Вольтметр подключен параллельно лампе накаливания для измерения напряжения на ней. Ток от положительной клеммы источника проходит через реостат (от крайнего вывода до ползунка), затем через амперметр, лампу, ключ и возвращается к отрицательной клемме источника. Вольтметр подключен к точкам цепи до и после лампы.

Ответ:

в) Решение

В данной установке источник тока, ключ, реостат и амперметр соединены последовательно. Вольтметр подключен параллельно участку цепи, содержащему последовательно соединенные реостат и амперметр. Таким образом, вольтметр измеряет суммарное падение напряжения на реостате и амперметре. Положительная клемма источника соединена с ключом, далее цепь идет к реостату, затем к амперметру и возвращается к отрицательной клемме. Вольтметр подключен к точкам до реостата и после амперметра.

Ответ:
