Глава 7. Электрические явления. Параграф 55. Параллельное соединение проводников - номер 55.10, страница 196.

Условие.

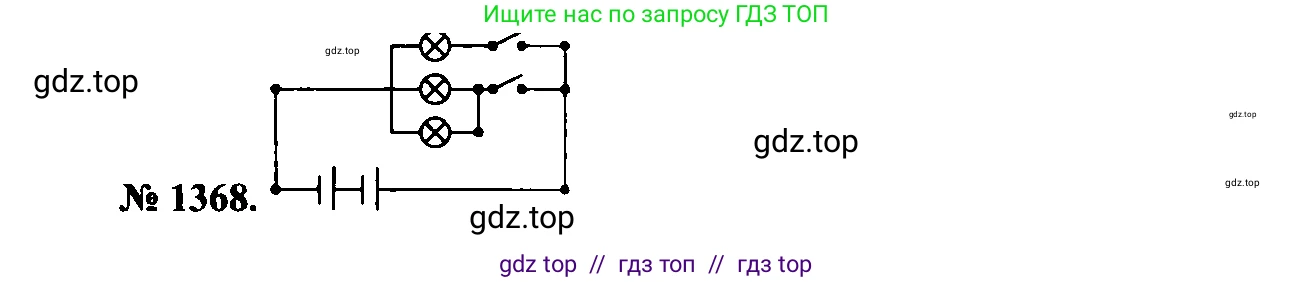

55.10 [1368] В цепи батареи параллельно включены три электрические лампы. Начертите схему подключения двух выключателей так, чтобы один управлял двумя лампами одновременно, а другой — одной третьей лампой.

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Решение

Для выполнения условия задачи необходимо собрать электрическую цепь, в которой три лампы (обозначим их Л1, Л2 и Л3) подключены к источнику напряжения. Управление лампами должно осуществляться двумя выключателями (В1 и В2) в соответствии с заданными условиями.

Схема должна быть устроена следующим образом:

1. Общая цепь, идущая от источника напряжения, разветвляется на две параллельные ветви.
2. В первой (верхней на схеме) ветви последовательно устанавливаются выключатель В2 и лампа Л3. Таким образом, выключатель В2 будет замыкать и размыкать цепь только для лампы Л3, управляя её работой.
3. Во второй (нижней на схеме) ветви последовательно устанавливается выключатель В1 и блок из двух других ламп. В этом блоке лампы Л1 и Л2 соединены между собой параллельно. Следовательно, выключатель В1 будет управлять одновременно обеими лампами Л1 и Л2.

При такой схеме подключения все три лампы являются параллельно подключенными к источнику, когда оба выключателя замкнуты. При этом управление лампами разделено: В1 управляет парой ламп Л1 и Л2, а В2 — лампой Л3.

Ниже представлена принципиальная электрическая схема такого подключения.

Ответ:

Принципиальная схема электрической цепи, удовлетворяющая условиям задачи, представлена на рисунке в разделе "Решение". На схеме выключатель В1 управляет группой из двух параллельно соединенных ламп Л1 и Л2, а выключатель В2 управляет одной лампой Л3. Все три лампы при замкнутых ключах подключены к источнику параллельно.
