Номер 55.19, страница 198 - гдз по физике 7-9 класс сборник задач Лукашик, Иванова

Глава 7. Электрические явления. Параграф 55. Параллельное соединение проводников - номер 55.19, страница 198.

Условие.

55.19 [1376] Начертите схему цепи, состоящей из источника тока, трёх ламп, включённых параллельно, амперметров, измеряющих силу тока в каждой лампе и во всей цепи, и выключателя, общего для всей цепи.

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Решение

Для того чтобы начертить схему цепи согласно условию, необходимо правильно расположить все элементы.

1. Источник тока — основа цепи, обеспечивающая напряжение.

2. Общий выключатель должен размыкать и замыкать всю цепь целиком, поэтому он включается в неразветвлённую часть цепи последовательно с источником тока.

3. Три лампы, включённые параллельно. Это означает, что цепь должна разделиться на три ветви, в каждой из которых находится одна лампа. Все ветви должны начинаться в одной точке (узле) и заканчиваться в другой.

4. Амперметры. Амперметр всегда включается в цепь последовательно с тем элементом (или участком цепи), силу тока в котором он должен измерить.

- Для измерения силы тока в каждой лампе необходимо включить по одному амперметру (A₁, A₂, A₃) последовательно с каждой из ламп (Л₁, Л₂, Л₃) в соответствующей параллельной ветви.

- Для измерения силы тока во всей цепи (общего тока) необходимо включить еще один амперметр (A_общ) в неразветвлённую часть цепи, например, между источником тока и точкой разветвления.

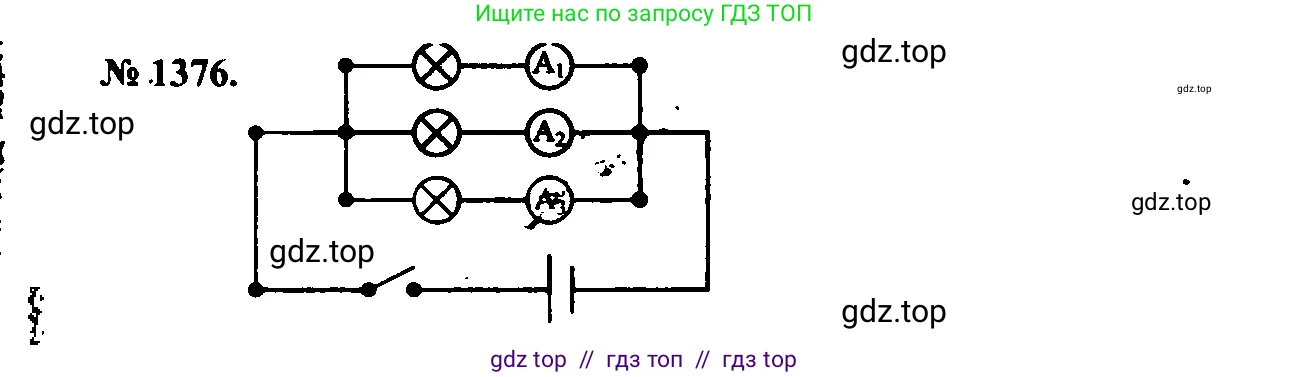

Ниже представлена принципиальная электрическая схема, собранная по этим правилам.

На данной схеме источник тока, выключатель (К) и общий амперметр A_общ соединены последовательно. После них цепь разветвляется на три параллельных участка. В каждой ветви последовательно включены амперметр (A₁, A₂ или A₃) и лампа (Л₁, Л₂ или Л₃). Затем все ветви снова соединяются и замыкаются на второй полюс источника тока.

Согласно первому правилу Кирхгофа для узлов, общий ток, измеренный амперметром A_общ, будет равен сумме токов в параллельных ветвях, измеренных амперметрами A₁, A₂ и A₃: $I_{общ} = I_1 + I_2 + I_3$

Ответ:

Схема цепи, удовлетворяющая всем условиям задачи, представлена на рисунке выше. В ней источник тока, общий выключатель и амперметр для измерения общего тока включены последовательно. За ними следуют три параллельные ветви, каждая из которых содержит последовательно соединённые лампу и амперметр для измерения тока в данной ветви.
