V. Электрический ток. Смотрим и думаем - номер 3, страница 57.

Условие.

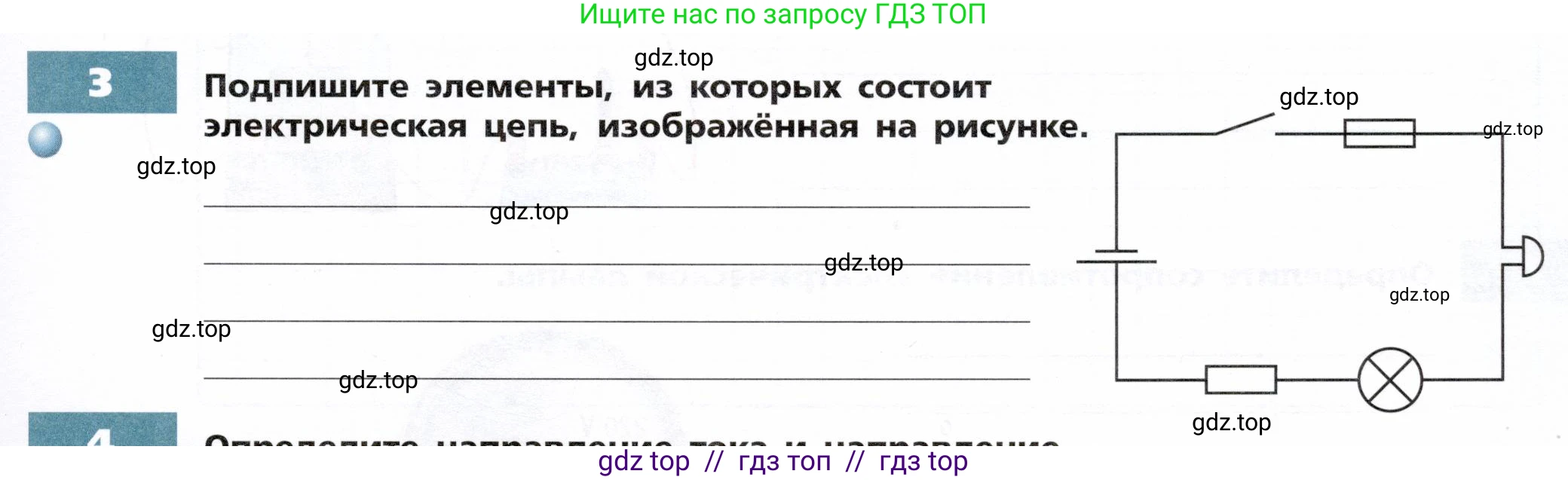

3. Подпишите элементы, из которых состоит электрическая цепь, изображённая на рисунке.

Решение.

На изображении показана схема простой электрической цепи с несколькими последовательно соединенными элементами. Чтобы подписать элементы, необходимо идентифицировать их стандартные условные обозначения.

Анализ схемы показывает наличие следующих компонентов:

1. Источник тока. На схеме он изображен в левой части в виде двух параллельных линий разной длины. Длинная линия обозначает положительный полюс (+), а короткая — отрицательный (–). Это источник, создающий напряжение в цепи (например, батарейка или аккумулятор).

2. Ключ (выключатель). Расположен в верхней части схемы. Это устройство, позволяющее замыкать и размыкать электрическую цепь, тем самым управляя током. На схеме ключ показан в разомкнутом (разомкнутом) положении, поэтому ток в цепи отсутствует.

3. Резистор. На схеме присутствуют два таких элемента, они обозначаются в виде прямоугольников. Резистор — это элемент, обладающий определённым электрическим сопротивлением и используемый для регулирования силы тока или создания падения напряжения в цепи.

4. Электрический звонок. Обозначается символом в виде полусферы (колокола). Это устройство, которое преобразует электрическую энергию в звуковой сигнал.

5. Электрическая лампа. На схеме обозначается кругом с крестом внутри. Это потребитель электрической энергии, который преобразует ее в световую и тепловую энергию.

Все эти элементы соединены линиями, которые изображают соединительные провода.

Ответ: Элементы, из которых состоит электрическая цепь: источник тока, ключ, резистор, электрический звонок, электрическая лампа.
