V. Электрический ток. Смотрим и думаем - номер 5, страница 57.

Условие.

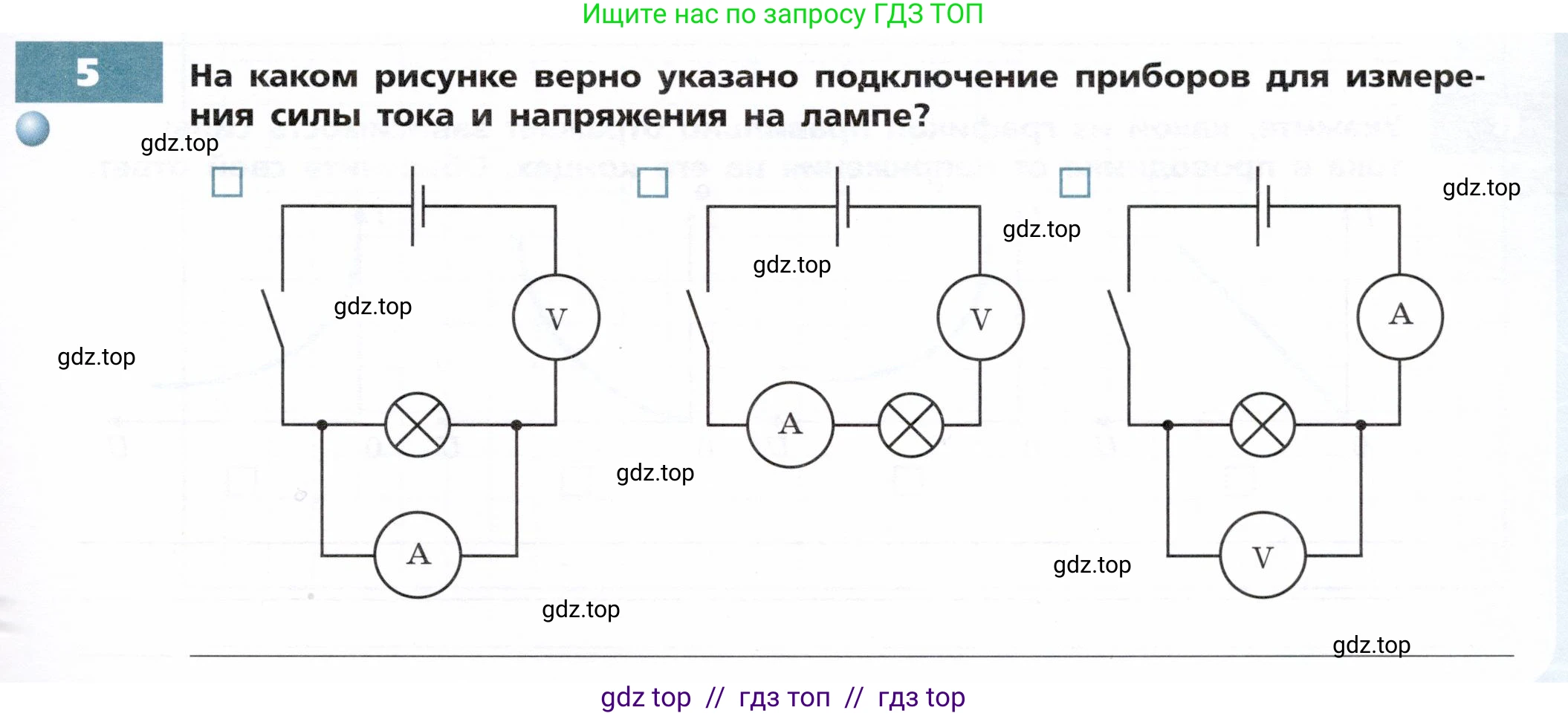

5. На каком рисунке верно указано подключение приборов для измерения силы тока и напряжения на лампе?

Решение.

Решение

Для правильного измерения силы тока и напряжения на лампе необходимо соблюдать правила подключения измерительных приборов. Амперметр (А), измеряющий силу тока, включается в цепь последовательно с элементом. Вольтметр (V), измеряющий напряжение, подключается параллельно элементу.

Проанализируем каждую из предложенных схем:

Рисунок 1 (слева): На данной схеме допущено две ошибки. Амперметр подключен параллельно лампе, а должен быть последовательно. Вольтметр подключен последовательно, а должен быть параллельно. Из-за очень малого сопротивления амперметра почти весь ток пойдет через него, а не через лампу (короткое замыкание для лампы). Из-за очень большого сопротивления вольтметра общее сопротивление цепи станет огромным, и ток в цепи будет пренебрежимо мал. Схема неверна.

Рисунок 2 (в центре): На этой схеме амперметр подключен правильно (последовательно), но вольтметр подключен неверно (последовательно). Как и в первом случае, высокое сопротивление вольтметра не позволит току течь по цепи. Схема неверна.

Рисунок 3 (справа): На этой схеме оба прибора подключены правильно. Амперметр включен в цепь последовательно с лампой и будет измерять ток, проходящий через нее. Вольтметр подключен параллельно лампе и будет измерять падение напряжения на ней. Эта схема является верной.

Ответ: Верное подключение приборов показано на рисунке 3 (справа).
