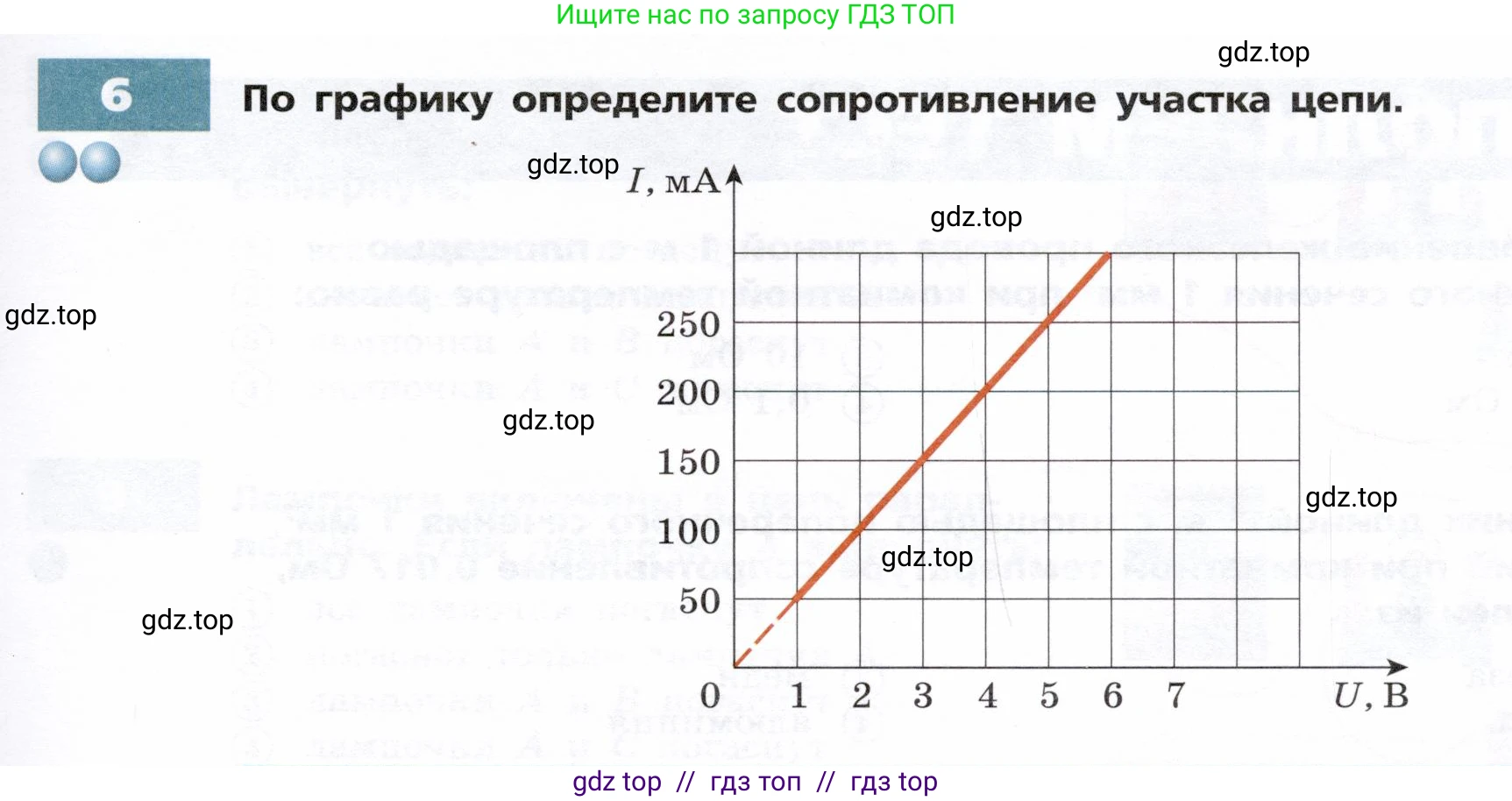

6. По графику определите сопротивление участка цепи.

ПОДВЕДЁМ ИТОГИ

25 + 4 + 11 + 13 + 8 = 61

( ) + ( ) + ( ) + ( ) + ( ) = ( )

Решение.

Дано:

На графике представлена зависимость силы тока $\text{I}$ от напряжения $\text{U}$ (вольт-амперная характеристика) для участка цепи. Для определения сопротивления выберем любую удобную точку на графике, где линия пересекает узлы координатной сетки. Например, при напряжении $U = 4$ В, сила тока $I = 200$ мА.

Переведем данные в систему СИ:

$U = 4$ В

$I = 200 \text{ мА} = 200 \cdot 10^{-3} \text{ А} = 0.2$ А

Найти:

Сопротивление участка цепи $\text{R}$.

Решение:

Согласно закону Ома для участка цепи, сопротивление $\text{R}$ вычисляется как отношение напряжения $\text{U}$ на этом участке к силе тока $\text{I}$, протекающего через него. Формула имеет вид:

$R = \frac{U}{I}$

Подставим в формулу значения, взятые из графика и переведенные в систему СИ:

$R = \frac{4 \text{ В}}{0.2 \text{ А}} = 20 \text{ Ом}$

Для проверки можно взять другую точку, например, при $U = 2$ В сила тока $I = 100$ мА $= 0.1$ А:

$R = \frac{2 \text{ В}}{0.1 \text{ А}} = 20 \text{ Ом}$

Так как вольт-амперная характеристика является прямой линией, проходящей через начало координат, сопротивление является постоянной величиной.

Ответ: сопротивление участка цепи составляет 20 Ом.
