Номер 7, страница 66 - гдз по физике 8 класс тетрадь-тренажёр Артеменков, Белага

VI. Характеристики электрических цепей. Выполняем тест - номер 7, страница 66.

Условие.

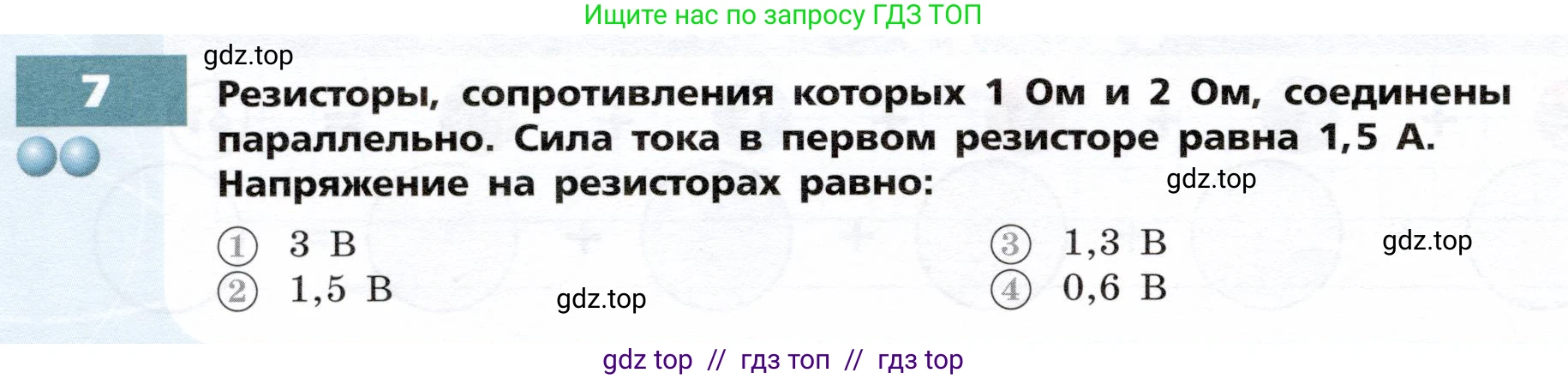

7. Резисторы, сопротивление которых $1 \text{ Ом}$ и $2 \text{ Ом}$, соединены параллельно. Сила тока в первом резисторе равна $1,5 \text{ А}$. Напряжение на резисторах равно:

1) $3 \text{ В}$

2) $1,5 \text{ В}$

3) $1,3 \text{ В}$

4) $0,6 \text{ В}$

Решение.

Дано:

$R_1 = 1 \text{ Ом}$

$R_2 = 2 \text{ Ом}$

$I_1 = 1,5 \text{ А}$

Соединение резисторов — параллельное.

Найти:

$\text{U}$ - ?

Решение:

При параллельном соединении проводников напряжение на каждом из них одинаково и равно напряжению на всем участке цепи. Обозначим напряжение на первом резисторе как $U_1$, а на втором - как $U_2$. Тогда:

$U = U_1 = U_2$

Чтобы найти напряжение на всем участке, достаточно найти напряжение на одном из резисторов. Мы знаем силу тока $I_1$ и сопротивление $R_1$ для первого резистора. Воспользуемся законом Ома для участка цепи:

$U_1 = I_1 \cdot R_1$

Подставим числовые значения в формулу:

$U_1 = 1,5 \text{ А} \cdot 1 \text{ Ом} = 1,5 \text{ В}$

Поскольку напряжение на резисторах одинаково, то общее напряжение равно напряжению на первом резисторе:

$U = U_1 = 1,5 \text{ В}$

Среди предложенных вариантов этот ответ соответствует номеру 2.

Ответ: 1,5 В.
