Условие.

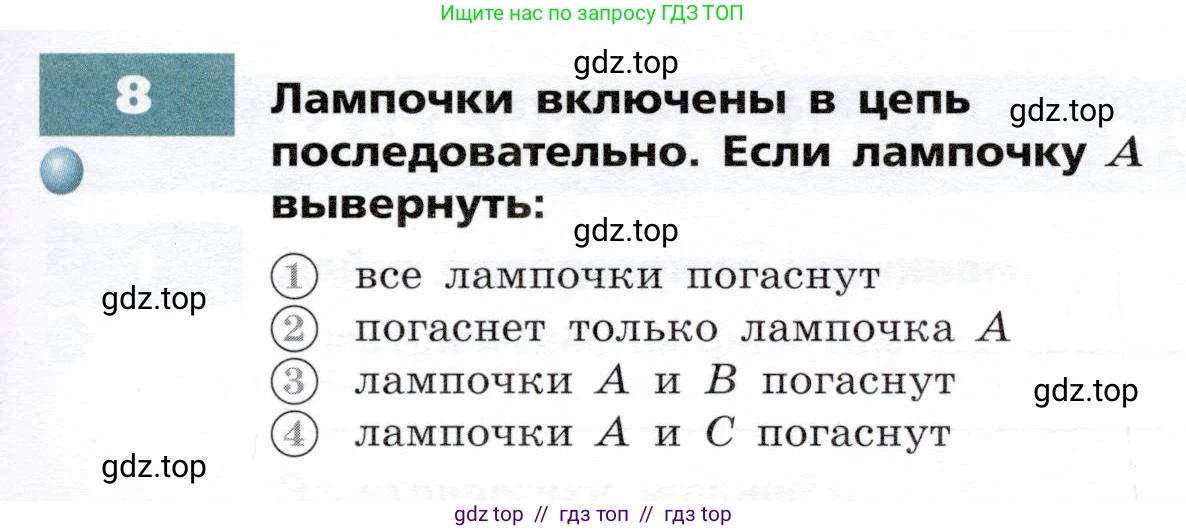

8. Лампочки включены в цепь последовательно. Если лампочку А вывернуть:

1) все лампочки погаснут

2) погаснет только лампочка А

3) лампочки А и В погаснут

4) лампочки А и С погаснут

Решение.

Решение

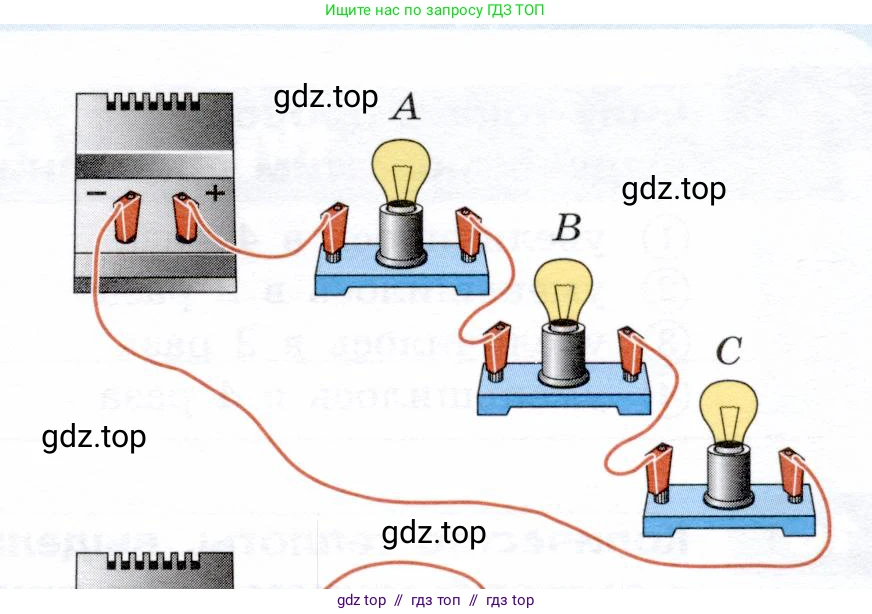

На изображении показана электрическая цепь, в которой лампочки A, B и C соединены последовательно. При последовательном соединении все элементы цепи являются частью одного общего пути для электрического тока. Ток выходит из одного полюса источника питания, проходит через лампочку A, затем через лампочку B, затем через лампочку C и возвращается к другому полюсу источника.

Для того чтобы по цепи протекал электрический ток, она должна быть замкнутой. Сила тока при последовательном соединении одинакова на всех участках цепи, то есть ток, протекающий через каждую лампочку, один и тот же: $I_{общий} = I_A = I_B = I_C$.

Если вывернуть лампочку A, в этом месте произойдет разрыв цепи. Воздушный промежуток, который образуется на месте лампочки, является диэлектриком и не проводит электрический ток. В результате вся цепь становится разомкнутой.

Поскольку в разомкнутой цепи ток не может протекать, сила тока во всем контуре становится равной нулю ($I_{общий} = 0$). Так как для горения лампочек B и C необходимо, чтобы через них протекал ток, они погаснут. Лампочка A, будучи вывернутой, также не горит. Следовательно, при выкручивании лампочки А погаснут все лампочки в цепи.

Ответ: 1. все лампочки погаснут.
