VI. Характеристики электрических цепей. Выполняем тест - номер 9, страница 67.

Условие.

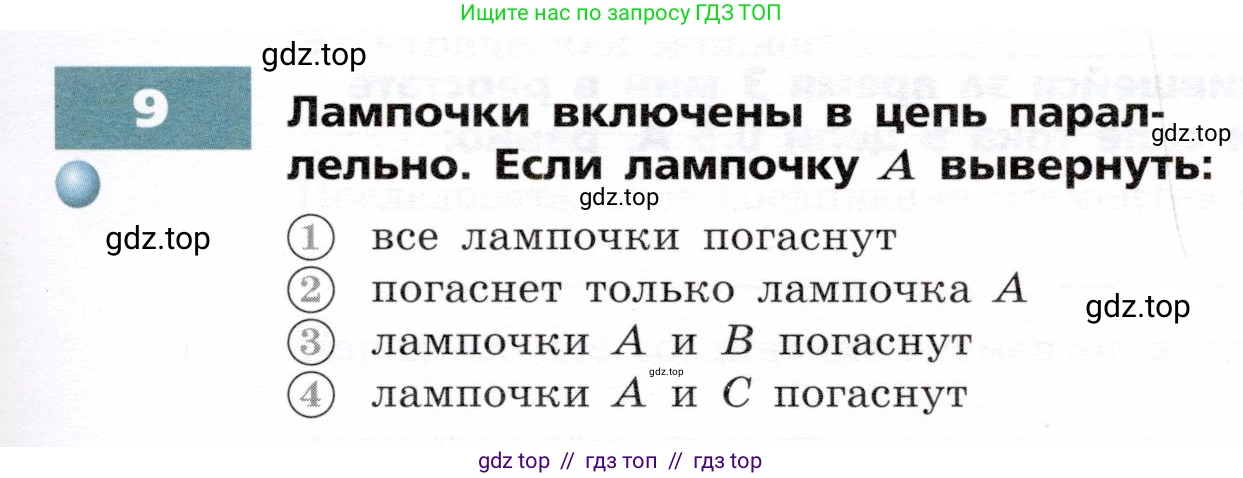

9. Лампочки включены в цепь параллельно. Если лампочку A вывернуть:

1. все лампочки погаснут
2. погаснет только лампочка A
3. лампочки A и B погаснут
4. лампочки A и C погаснут

Решение.

Решение

На схеме показано параллельное соединение трех лампочек A, B и C. При таком соединении каждый потребитель (лампочка) подключается к источнику тока по отдельной ветви. Это означает, что ток от источника разделяется и течет через каждую лампочку независимо от других.

Если вывернуть лампочку А, то в ее ветви произойдет разрыв электрической цепи. Ток по этой ветви течь перестанет, и, соответственно, лампочка А погаснет.

Однако другие ветви цепи, в которых находятся лампочки B и C, остаются замкнутыми. Поскольку они по-прежнему подключены к источнику тока, напряжение на них не изменится, и ток будет продолжать через них протекать. Таким образом, лампочки B и C останутся гореть.

Исходя из этого, при выкручивании лампочки А погаснет только она одна. Этот вывод соответствует варианту ответа №2.

Ответ: 2
